Les coupleurs d'échafaudage sont des raccords essentiels dans les échafaudages à tubes et coupleurs, utilisés pour connecter les tubes en toute sécurité dans les projets de construction, d'accès industriel et d'infrastructure. Différents coupleurs d'échafaudage remplissent différents rôles structurels, et comprendre leurs types, leur résistance, leur finition, leur compatibilité et leurs normes permet de prendre en charge un assemblage plus sûr et une exécution de projet plus fiable.
● Différents coupleurs d'échafaudage sont conçus pour différents angles, charges et fonctions d'échafaudage.
● Les coupleurs d'échafaudage doubles, pivotants, à manchons, à poutres et à boudins sont courants dans la construction.
● Le respect des matériaux, des finitions et des normes affecte fortement les performances.
● Les bons coupleurs d'échafaudage améliorent la stabilité, la durée de vie et la sécurité du chantier.
Que sont les coupleurs d’échafaudage ?
Définition et fonction de base
Les coupleurs d'échafaudage sont des raccords mécaniques utilisés pour relier les tubes d'échafaudage de manière contrôlée et sécurisée. Dans les échafaudages tubulaires, ils relient les poteaux, les longerons, les traverses, les entretoises et autres éléments structurels. Leur fonction ne se limite pas à la seule fixation, car le type et la qualité du coupleur influencent directement la résistance, la rigidité et la stabilité de l'échafaudage.
Différents coupleurs d"échafaudage sont conçus pour différentes conditions de connexion. Certains sont destinés aux joints fixes à 90 degrés, certains aux joints à angle réglable et certains aux connexions de tubes de bout en bout. Pour cette raison, les coupleurs doivent être sélectionnés en fonction du rôle structurel du joint plutôt que selon leur seule apparence.
Les coupleurs d"échafaudage sont des composants critiques pour la sécurité. Leur force de serrage, la résistance de leur corps, la qualité des boulons et leur ajustement aux tailles de tubes standard affectent tous l"intégrité globale de l"échafaudage.
Matériaux courants et finitions de surface
La plupart des coupleurs d"échafaudage sont en acier au carbone et sont généralement fabriqués sous forme de raccords pressés ou forgés. Les coupleurs pressés sont couramment utilisés dans les applications standard, tandis que les coupleurs forgés ou forgés sont généralement utilisés lorsqu"une résistance plus élevée et une durée de vie plus longue sont requises.
La finition de la surface est également importante. Les coupleurs zingués sont courants dans des conditions de service ordinaires, tandis que les coupleurs galvanisés à chaud sont plus adaptés aux environnements humides, extérieurs ou corrosifs. La protection des surfaces affecte la résistance à la corrosion, les besoins d’entretien et la durabilité globale.
La compatibilité dimensionnelle est tout aussi importante. De nombreux coupleurs d"échafaudage sont conçus pour des tubes d"échafaudage de 48,3 mm ou 48,6 mm, et un ajustement correct est nécessaire pour des performances de serrage sécurisées.
Pourquoi ils sont importants dans les systèmes d"échafaudage
Les coupleurs d"échafaudage sont essentiels à l"adaptabilité des échafaudages à tubes et coupleurs. Contrairement aux systèmes modulaires, les échafaudages tubulaires peuvent être adaptés aux formes irrégulières des bâtiments, aux zones industrielles confinées, aux structures de ponts et aux configurations d"accès non standard. Cette flexibilité dépend de l"utilisation de types de coupleurs appropriés dans les positions correctes.
Étant donné que les coupleurs sont utilisés en grande quantité dans une structure d’échafaudage, la cohérence est également importante. Les variations de dimensions, de filetage ou de qualité de serrage peuvent affecter l"efficacité de l"assemblage et les résultats de l"inspection.
Le respect des normes est une autre considération clé. Les coupleurs fabriqués conformément aux normes EN74, BS1139 ou aux normes BS EN associées sont généralement plus faciles à évaluer dans les projets qui nécessitent une conformité technique documentée.
Principaux types de coupleurs d"échafaudage
Coupleurs à angle droit
Les coupleurs à angle droit, également appelés coupleurs doubles, sont utilisés pour connecter deux tubes à 90 degrés. Ils sont couramment utilisés pour joindre les longerons aux standards et les traverses aux longerons. Dans de nombreuses structures d’échafaudage, ils constituent le type de coupleur le plus largement utilisé.
Leur but est de former des joints rigides qui maintiennent la géométrie du cadre de l"échafaudage. Puisqu’ils sont utilisés dans de nombreuses positions structurelles principales, des performances de serrage fiables sont essentielles.
Les coupleurs à angle droit sont souvent évalués en fonction de leur poids, de leur qualité d"acier, de leur méthode de fabrication et de leur résistance à la corrosion. Les types forgés sont fréquemment utilisés lorsqu’une plus grande durabilité est requise.

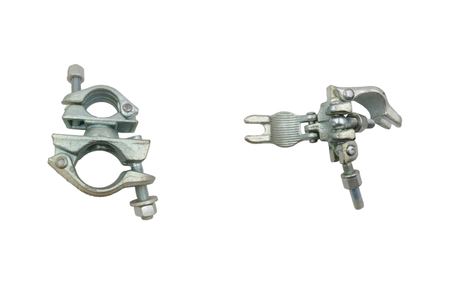

Coupleurs pivotants
Les coupleurs pivotants relient deux tubes d"échafaudage à des angles variables. Leur conception rotative permet aux tubes de se rencontrer dans des positions où une connexion fixe à 90 degrés n"est pas possible. Ces coupleurs sont couramment utilisés pour les contreventements diagonaux, les dispositions irrégulières et les points de renforcement.
Leur fonction principale est d’apporter de la flexibilité à la structure de l’échafaudage. Dans de nombreux environnements de construction et industriels, l"alignement des tubes n"est pas parfaitement régulier, des connexions à angle réglable sont donc nécessaires.
Les coupleurs pivotants contribuent également à la stabilité latérale en soutenant les dispositifs de contreventement, qui sont particulièrement importants sur les échafaudages plus hauts et les zones de travail exposées.
Coupleurs Putlog et manchons
Les coupleurs Putlog, également connus sous le nom de coupleurs simples, sont généralement utilisés pour connecter des putlogs ou des traverses aux longerons dans les applications plus légères. Ils ne sont généralement pas destinés à remplir la même fonction structurelle que les coupleurs à angle droit dans les joints porteurs primaires.
Les coupleurs à manchon sont utilisés pour joindre deux tubes d"échafaudage bout à bout. Ils sont importants lorsque la longueur du tube doit être allongée dans les standards, les longerons ou les contreventements. La qualité de la connexion du manchon affecte l"alignement, la continuité et le transfert de force.
Les coupleurs Putlog et à manchon sont couramment utilisés aux côtés des coupleurs doubles et pivotants dans le cadre d"un agencement complet de montage d"échafaudage.
Poutre, retenue de planche et demi-coupleurs
Les coupleurs de poutre sont utilisés pour relier les tubes d"échafaudage aux poutres ou poutres en acier. Ils sont particulièrement utiles dans les installations industrielles, les structures de ponts et les environnements à charpente d"acier où la fixation à la charpente métallique existante est nécessaire.

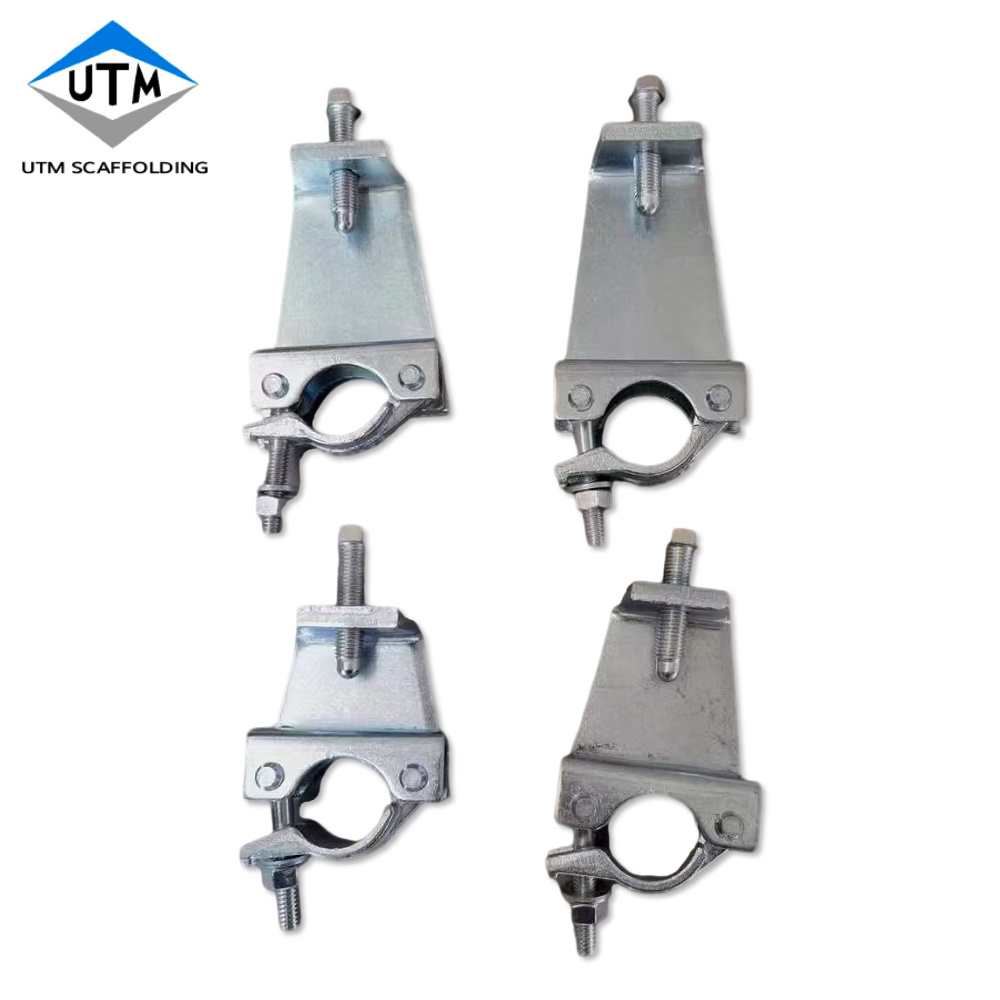

Les coupleurs de retenue de planches sont utilisés pour sécuriser les planches d’échafaudage ou les éléments de plate-forme. Bien qu"ils ne remplissent pas le même rôle structurel que les raccords de raccordement des tubes primaires, ils sont importants pour la stabilité et la sécurité de la plate-forme.
Les demi-coupleurs sont souvent utilisés dans la fabrication sur mesure, les supports et les détails d"échafaudage spécifiques au projet. Ils sont généralement utilisés lorsqu"une connexion partielle ou un agencement de raccords non standard est requis.
Comparaison des principaux coupleurs d"échafaudage
Comparaison par objectif de connexion
La principale différence entre les coupleurs d’échafaudage réside dans le type de connexion pour lequel chacun est conçu. Un coupleur à angle droit est utilisé pour les joints perpendiculaires rigides, un coupleur pivotant pour le contreventement à angle variable et un coupleur à manchon pour l"extension du tube. Les coupleurs de poutre relient les tubes d"échafaudage à l"acier de construction, tandis que les coupleurs de putlog sont utilisés dans des connexions secondaires plus légères.
Cette distinction est importante tant dans la conception que dans l"utilisation. Traiter tous les coupleurs d"échafaudage comme interchangeables peut conduire à une sélection incorrecte et à des connexions dangereuses.
Type de coupleur
Fonction principale
Utilisation typique
Coupleur à angle droit
Joint fixe à 90 degrés
Standards, longerons, traverses
Coupleur pivotant
Articulation à angle variable
Contreventement diagonal
Coupleur Putlog
Connexion de registre légère
Poutres, traverses
Coupleur de manchon
Rejoindre de bout en bout
Rallonge de tube
Coupleur de faisceau
Fixation tube-acier
Poutres, poutres
Coupleur de retenue de carte
Retenue de plate-forme
Planches d"échafaudage
Demi-coupleur
Fixation partielle/personnalisée
Assemblages sur mesure
Comparaison par fabrication et finition
Les coupleurs d"échafaudage peuvent également être comparés par méthode de production et traitement de surface. Les coupleurs pressés sont généralement utilisés dans des applications standard, tandis que les coupleurs forgés sont plus couramment utilisés lorsqu"une plus grande résistance, une réutilisation répétée ou des exigences de durabilité plus strictes sont impliquées.
La finition de surface affecte les performances à long terme. Les coupleurs zingués sont largement utilisés dans des conditions ordinaires, tandis que les coupleurs galvanisés sont plus adaptés au stockage extérieur, à l"exposition côtière et aux environnements très humides.
Facteur de spécification
Coupleurs d"échafaudage pressés
Coupleurs d"échafaudage forgés
Style de production
Plaque d"acier emboutie
Corps en acier forgé
Priorité typique
Utilisation standard
Résistance supérieure
Utilisation courante
Travaux généraux d"échafaudage
Usage intensif ou répété
Options de finition
Zingué / galvanisé
Zingué / galvanisé
Attente en matière de service
Modéré à bon
Bon à long terme
Comment choisir le bon coupleur d"échafaudage
Faire correspondre le type au rôle structurel
La première étape de la sélection consiste à identifier la fonction de l’articulation. Si l"échafaudage nécessite une connexion rigide à 90 degrés, les coupleurs à angle droit sont généralement appropriés. Si la structure nécessite un contreventement diagonal ou une géométrie irrégulière, les coupleurs pivotants constituent généralement le bon choix.
La sélection doit être basée sur la fonction structurelle. Même si plusieurs types de coupleurs semblent similaires, ils ne sont pas destinés au même usage.
Évaluer la charge, l"environnement et le cycle de réutilisation
La demande de charge est un facteur de sélection important. Les coupleurs utilisés dans les joints structurels primaires ou dans les sections d"échafaudages très utilisées peuvent nécessiter une construction plus solide et des performances de serrage plus fiables. Dans de tels cas, les coupleurs forgés sont souvent préférés.
L"exposition environnementale doit également être prise en compte. Les intempéries, l’air côtier, l’humidité et les contaminants industriels peuvent réduire la durée de vie des raccords non protégés. Les coupleurs galvanisés à chaud sont couramment utilisés dans des environnements plus difficiles en raison de leur résistance améliorée à la corrosion.
Le cycle de réutilisation est un autre facteur pratique. Les coupleurs qui sont installés, démontés, manipulés et réutilisés à plusieurs reprises nécessitent des filetages durables, une cohérence dimensionnelle et des assemblages de boulons fiables.
Vérifier les normes et la compatibilité des tubes
Le respect des normes est un élément important de la sélection technique. De nombreux projets nécessitent des coupleurs conformes aux exigences EN74, BS1139 ou BS EN associées. Cela prend en charge l’inspection, la documentation et la cohérence d’utilisation.
La compatibilité des tailles de tubes est tout aussi importante. Les coupleurs sont fabriqués pour des diamètres extérieurs spécifiques, et un mauvais ajustement peut réduire l"adhérence, l"alignement et la sécurité globale de la connexion.
Utilisations et applications
Construction commerciale
Dans la construction commerciale, les coupleurs d"échafaudage sont utilisés dans les systèmes d"accès aux façades, de support de maçonnerie, de finition extérieure et de protection des bords. Les coupleurs à angle droit et pivotants sont particulièrement courants car ils forment le cadre principal et les dispositifs de contreventement.
Les échafaudages à tubes et coupleurs restent utiles lorsque la géométrie du bâtiment est irrégulière. Les balcons, les marges de recul, les pénétrations de service et les lignes murales changeantes nécessitent souvent des points de connexion adaptables.
Travaux industriels et d"infrastructure
Les sites industriels comprennent souvent des structures en acier, des canalisations, des cuves, des zones d"accès étroites et des exigences de support personnalisées. Dans ces conditions, les coupleurs d’échafaudage sont particulièrement importants car les configurations modulaires standard peuvent ne pas convenir à l’environnement. Les coupleurs pivotants, à poutre et demi-coupleurs sont couramment utilisés dans de tels cas.
Les travaux d"infrastructure et de ponts imposent également des exigences diverses aux systèmes d"accès. Les structures courbes, les niveaux inégaux et les fixations de poutres en acier sont courants, ce qui rend les types de coupleurs spécialisés plus pertinents.
Sécurité, inspection et conformité
Capacité de charge et utilisation correcte
Les coupleurs d"échafaudage doivent toujours être utilisés conformément à leur fonction prévue. Le comportement en charge dépend du type de coupleur, de l"état du tube, de la méthode de serrage et de la position du joint dans l"échafaudage. Même un coupleur bien fabriqué peut fonctionner mal s’il est mal utilisé.
Les coupleurs à angle droit dans les joints primaires sont confrontés à des exigences structurelles différentes de celles des coupleurs de retenue de planches ou de putlogs. La sélection et l"utilisation doivent refléter ces différences.
Inspection, entretien et normes
Les coupleurs d"échafaudage doivent être inspectés avant utilisation et pendant les cycles de réutilisation. Les points d"inspection courants incluent la déformation du corps, les boulons endommagés, les filetages usés, la corrosion et les signes de fissuration ou de glissement.
Les normes reconnues restent importantes dans l’évaluation de la qualité. Les coupleurs fabriqués conformément aux normes EN74, BS1139 ou connexes sont généralement plus faciles à évaluer dans les examens techniques et de sécurité.
Conclusion
Les coupleurs d"échafaudage sont des composants fondamentaux des échafaudages à tubes et coupleurs, et chaque type répond à un objectif structurel spécifique. Les raccords à angle droit, pivotants, putlog, à manchon, à poutre, de retenue de planche et demi-coupleurs doivent être sélectionnés en fonction du type de connexion, des exigences de charge, de l"environnement de service et des normes applicables. Une sélection appropriée et une utilisation correcte sont essentielles pour la stabilité, la sécurité et les performances à long terme de l"échafaudage. Nanjing Uni-Tech Metalwork Company Ltd. est une source pratique d"examen des produits et de référence technique.
FAQ
Quels sont les coupleurs d’échafaudage les plus courants ?
Les coupleurs d"échafaudage les plus courants sont les coupleurs à angle droit et les coupleurs pivotants. Les coupleurs à manchon, putlog et poutre sont également largement utilisés en fonction de la conception de l"échafaudage.
Quelle est la différence entre les coupleurs d"échafaudage doubles et pivotants ?
Les doubles coupleurs créent une connexion fixe à 90 degrés entre deux tubes. Les coupleurs pivotants permettent aux tubes de se connecter sous différents angles, ce qui les rend adaptés aux contreventements diagonaux et aux dispositions irrégulières.
Les coupleurs d"échafaudage forgés sont-ils meilleurs que ceux pressés ?
Les coupleurs forgés sont généralement utilisés là où une résistance plus élevée et des cycles de réutilisation plus longs sont nécessaires. Les coupleurs pressés sont encore largement utilisés dans les applications standards.
