Les coupleurs d'échafaudage sont des raccords essentiels dans les échafaudages à tubes et coupleurs, car ils relient les tubes d'échafaudage, contrôlent la stabilité des joints et affectent la résistance, la sécurité et l'adaptabilité globales de la structure. Choisir les bons coupleurs d'échafaudage implique bien plus que faire correspondre un raccord à un tube, puisque chaque type de coupleur est conçu pour un rôle structurel différent tel que des joints fixes à 90 degrés, un contreventement diagonal, une extension de tube ou une fixation de poutre. Une sélection appropriée doit également prendre en compte la taille des tubes, les conditions de charge, la méthode de fabrication, le revêtement protecteur, le cycle de réutilisation et la conformité aux normes, en particulier dans la construction commerciale, l'accès industriel et les travaux d'infrastructure où les coupleurs d'échafaudage sont exposés à des manipulations fréquentes et à des environnements de chantier exigeants.
Points clés à retenir
● Les coupleurs d'échafaudage doivent être sélectionnés en fonction de la fonction du joint, de la taille du tube, de la demande de charge et des conditions du site.
● Différents coupleurs d'échafaudage sont conçus pour les joints rigides, les contreventements, les extensions de tubes et les fixations en acier.
● La compatibilité avec les tubes standards, notamment 48,3 mm et 48,6 mm, est essentielle pour un serrage sécurisé.
● Les coupleurs d'échafaudage pressés et forgés diffèrent par leur durabilité, leur résistance et leurs performances de réutilisation.
● Les finitions zinguées et galvanisées à chaud affectent la résistance à la corrosion dans différents environnements.
Que sont les coupleurs d’échafaudage ?
Définition et fonction structurelle
Les coupleurs d'échafaudage sont des raccords mécaniques utilisés pour relier les tubes d'échafaudage de manière contrôlée et sécurisée. Dans les échafaudages tubulaires, ils relient les montants, les longerons, les traverses et les entretoises, permettant à la structure d'agir comme un cadre stable plutôt que comme un ensemble de tubes séparés. Leur fonction est structurelle, pas seulement mécanique, car la qualité et le type de coupleurs d'échafaudage influencent le transfert de charge, la rigidité des joints et l'alignement de l'échafaudage.
Chaque connexion dans un échafaudage effectue une tâche différente et les coupleurs d"échafaudage sont conçus en conséquence. Certains créent des joints fixes à 90 degrés, certains permettent un contreventement à angle variable et certains joignent des tubes bout à bout. Choisir le bon raccord signifie comprendre ce que la connexion doit faire dans la disposition globale de l’échafaudage.
Étant donné que les coupleurs d’échafaudage sont utilisés en grand nombre dans un échafaudage, la cohérence est importante. Les variations d"ajustement, de qualité des boulons ou de résistance du corps peuvent affecter la vitesse d"assemblage, les résultats des inspections et les performances de réutilisation à long terme.
Pourquoi ils sont importants dans les échafaudages tubulaires
Les échafaudages à tubes et coupleurs sont largement utilisés là où les dispositions modulaires standard ne sont pas pratiques. Les façades irrégulières, les structures en acier, les ponts, les installations industrielles et les zones de travail confinées nécessitent souvent des points de connexion flexibles pouvant être adaptés sur place. Les coupleurs d’échafaudage rendent cette flexibilité possible.
Ils affectent également la fiabilité de l’échafaudage au fil du temps. Des raccords mal sélectionnés peuvent créer des joints faibles, des problèmes d’alignement ou des problèmes de serrage lors d’installations et de démontages répétés. En revanche, les coupleurs d’échafaudage bien choisis offrent généralement un assemblage plus stable et des performances sur le terrain plus prévisibles.
Leur importance en matière de sécurité est particulièrement élevée dans les joints structurels primaires et les positions de contreventement. Un coupleur qui ne correspond pas à son usage prévu peut réduire la stabilité de l"échafaudage même si le reste de la structure est correctement assemblé.
Tailles typiques des tubes et exigences d"ajustement
La plupart des coupleurs d"échafaudage sont conçus pour des diamètres extérieurs de tubes courants tels que 48,3 mm ou 48,6 mm. Un ajustement sûr dépend de la compatibilité dimensionnelle correcte entre le corps du coupleur et le tube d"échafaudage. Si l’ajustement est mauvais, les performances de serrage et l’adhérence peuvent être affectées.
Une mesure correcte du tube est donc un élément essentiel de la sélection. Les tubes plus anciens, les stocks mixtes ou les différentes sources de production ne doivent pas être présumés correspondre sans vérification. Même de petites différences dimensionnelles peuvent influencer la façon dont les coupleurs d"échafaudage se placent et se fixent dans la pratique.
La précision de l"ajustement affecte également l"efficacité de l"installation. Lorsque les coupleurs d"échafaudage s"adaptent correctement au tube, les équipes peuvent les serrer de manière plus cohérente et maintenir un meilleur alignement dans toute la structure de l"échafaudage.
Pourquoi choisir les bons coupleurs d"échafaudage est important
Transfert de charge et stabilité structurelle
Chaque joint d"échafaudage a un rôle structurel spécifique et différents coupleurs d"échafaudage sont construits pour différentes conditions de force. Un joint à angle droit portant une lisse ne se comporte pas de la même manière qu"une ferrure pivotante utilisée en contreventement diagonal. Une sélection correcte maintient intactes la trajectoire de charge prévue et la stabilité géométrique de l"échafaudage.
Lorsqu’un mauvais raccord est utilisé, le transfert de force peut devenir inégal ou peu fiable. Cela peut entraîner des mouvements, une distorsion des articulations ou de mauvaises performances de contreventement, en particulier dans les structures plus hautes ou plus complexes. L’adéquation structurelle doit toujours passer avant la commodité.
Ceci est particulièrement important dans les échafaudages de construction lourde et d’accès industriel. Dans ces contextes, les coupleurs d’échafaudage sont exposés à des charges lourdes, à une utilisation répétitive et à des effets environnementaux qui peuvent rapidement révéler toute faiblesse de sélection.
Durabilité et performances de réutilisation
Les coupleurs d"échafaudage sont souvent réutilisés dans de nombreux projets, la sélection doit donc tenir compte de la durabilité à long terme ainsi que de l"utilisation initiale. Les raccords pressés peuvent convenir aux applications standard, tandis que les coupleurs d"échafaudage forgés sont souvent choisis lorsqu"une plus grande résistance et des cycles de réutilisation plus longs sont nécessaires.
Des serrages et démontages répétés exercent une contrainte sur le corps, le boulon et les filetages. Les raccords de qualité inférieure peuvent s"user plus rapidement, se gripper, se déformer ou perdre leur consistance dimensionnelle au fil du temps. Les coupleurs d"échafaudage durables fonctionnent généralement mieux en termes de rotation des stocks et de manipulation du site.
L"exposition environnementale influence également la durée de vie. Les projets extérieurs, les zones côtières et les installations industrielles nécessitent souvent une protection contre la corrosion plus forte pour maintenir leur état lors de multiples utilisations.
Considérations relatives aux normes et à l’inspection
De nombreux projets spécifient des coupleurs d"échafaudage conformes aux normes EN74, BS1139 ou à des normes connexes. Ces références sont importantes pour le contrôle qualité, la documentation du projet et l’inspection des échafaudages. Ils créent également une base plus cohérente pour l’évaluation technique.
Sur site, l"acceptation dépend souvent de l"état visible, de l"adéquation du montage et de la confiance dans la qualité de fabrication. Si les coupleurs d"échafaudage semblent incohérents ou inappropriés pour leur emplacement commun, l"inspection peut devenir plus difficile. Les raccords conformes aux normes sont généralement plus faciles à évaluer et à approuver.
Cela fait que le respect des normes fait partie du processus de sélection plutôt qu’une réflexion après coup. Il prend en charge à la fois la cohérence technique et l’acceptation pratique du site.
Matériaux et fabrication de coupleurs d"échafaudage
Matériaux de base
La plupart des coupleurs d"échafaudage sont fabriqués en acier au carbone car ils offrent une combinaison pratique de résistance, de durabilité et de fabricabilité. Le matériau de base affecte la résistance à la déformation, la capacité de réutilisation et la durée de vie globale. La cohérence des matériaux est particulièrement importante pour les raccords qui seront utilisés de manière répétée dans des conditions de chantier exigeantes.
Une qualité d"acier inférieure peut entraîner une usure précoce, des fissures ou une déformation de la carrosserie. Même si les coupleurs d"échafaudage semblent acceptables au départ, la faiblesse des matériaux peut réduire la confiance lors des cycles répétés de serrage et de démontage. C"est pourquoi la qualité des matériaux reste un facteur d"achat clé dans la fourniture d"échafaudages B2B.
Pour les projets impliquant une réutilisation intensive, une manipulation difficile ou une exposition industrielle, un matériau plus solide et plus cohérent apporte généralement de meilleures performances tout au long du cycle de vie. Cela permet également des résultats d’inspection plus prévisibles.
Méthodes de fabrication

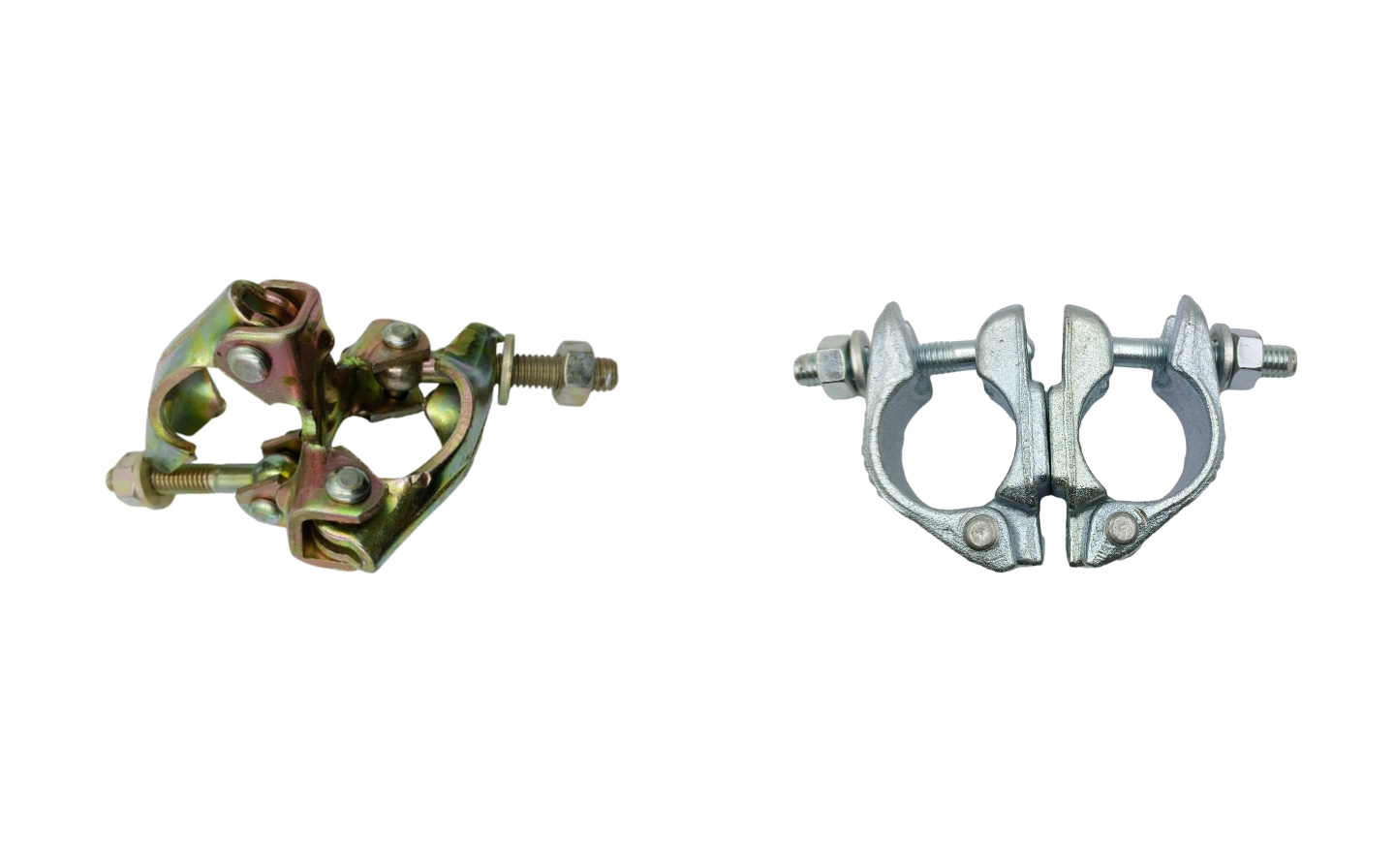

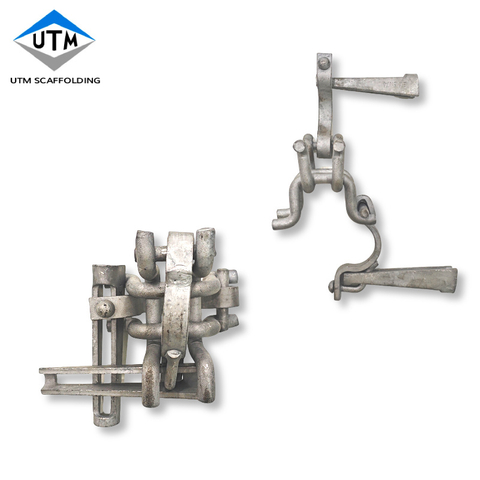

Les coupleurs d"échafaudage sont généralement produits sous forme de raccords pressés ou de raccords forgés. Les coupleurs pressés sont formés de tôles d"acier et sont largement utilisés dans les travaux d"échafaudage standard. Les coupleurs d"échafaudage forgés sont produits avec une structure de corps plus dense et sont souvent choisis là où la résistance et les performances de réutilisation sont plus exigeantes.
Les raccords pressés peuvent convenir à des applications générales lorsqu"ils sont correctement fabriqués et correctement utilisés. Ils sont courants dans les travaux de construction courants où des niveaux de service standard sont attendus. Leur fiabilité dépend toujours de la précision dimensionnelle et de la qualité des boulons.
Les coupleurs d"échafaudage forgés sont souvent sélectionnés pour un usage commercial ou industriel intensif. Ils offrent généralement une meilleure résistance corporelle et peuvent rester plus stables lors de cycles répétés d"installation et de démontage.
Revêtements protecteurs
Le revêtement protecteur a un effet majeur sur la durée de vie des coupleurs d"échafaudage. Les finitions zinguées sont largement utilisées dans les environnements ordinaires et peuvent fournir un niveau de base de résistance à la corrosion. Ils conviennent souvent lorsque le stockage et l"exposition du site sont relativement contrôlés.
Les coupleurs d"échafaudage galvanisés à chaud sont plus appropriés pour les conditions extérieures, humides, côtières ou industrielles. Leur couche protectrice plus solide offre une meilleure résistance à la rouille et à la détérioration des surfaces. Cela peut améliorer la longévité des stocks et réduire la pression de maintenance.
Le choix du revêtement doit refléter les conditions de travail réelles plutôt que la seule apparence. Dans de nombreuses applications d"échafaudages B2B, la résistance à la corrosion est étroitement liée à l"économie de réutilisation et à la fiabilité sur le terrain.
Comment mesurer et choisir la bonne taille de coupleur d"échafaudage
Mesurer correctement le diamètre du tube
La plupart des coupleurs d"échafaudage sont conçus pour des tailles de tubes d"échafaudage standard, le diamètre extérieur doit donc être vérifié avant la sélection. Un pied à coulisse ou un outil de mesure similaire est généralement utilisé pour vérifier si le tube correspond aux spécifications du coupleur. Cette étape est particulièrement importante lorsque le stock provient de fournisseurs différents ou a été réutilisé de nombreuses fois.
La mesure doit être effectuée sur une surface de tube propre. La saleté, l"accumulation de peinture ou la déformation locale peuvent affecter la lecture et créer de fausses hypothèses sur la compatibilité. Lorsqu’il s’agit d’anciens stocks de tubes, des contrôles supplémentaires sont souvent justifiés.
Une mesure correcte permet un serrage sûr et un assemblage plus fluide. Les coupleurs d"échafaudage qui correspondent correctement au diamètre du tube sont plus susceptibles de se serrer de manière cohérente et de maintenir un contact sécurisé.
Faire correspondre le type de coupleur à la fonction de l"articulation
Choisir la bonne taille ne suffit pas. Les coupleurs d"échafaudage doivent également correspondre à l"objectif structurel de la connexion, puisque différents raccords sont destinés à différentes conditions de joint. Un diamètre correct avec le mauvais type de coupleur reste une sélection incorrecte.
Les raccords à angle droit sont généralement utilisés pour les joints rigides à 90 degrés, les raccords pivotants pour le contreventement, les raccords à manchon pour l"extension de tube et les raccords de poutre pour la fixation tube-acier. Les types de putlog et de rétention de planches remplissent des fonctions secondaires plus spécifiques. Le rôle de connexion doit toujours guider le choix.
C"est l"une des erreurs de sélection les plus courantes sur site. La similitude visuelle entre les coupleurs d"échafaudage peut conduire à une substitution, mais le comportement structurel n"est pas interchangeable.
Vérifiez les spécifications, la demande de charge et les normes
Les spécifications du fabricant doivent être examinées avant la sélection finale. Le diamètre, la finition, l"utilisation prévue, le type de fabrication et les références techniques sont tous importants lors de la comparaison des coupleurs d"échafaudage. Un essai pratique est également utile lorsque de grandes quantités sont préparées pour une utilisation sur site.
La demande de charge est un autre facteur clé. Les joints primaires et les sections d"échafaudage très utilisées peuvent nécessiter des raccords plus solides, en particulier lorsque de longs cycles de réutilisation ou des conditions de chantier difficiles sont attendus. Dans de tels cas, les coupleurs d’échafaudage forgés peuvent être plus adaptés que les versions pressées standard.
Les normes telles que EN74 et BS1139 doivent également être vérifiées lorsque la documentation du projet ou les pratiques d"inspection l"exigent. Une sélection correcte combine ajustement, fonctionnalité et conformité plutôt que de se fier à un seul facteur.
Entretien et inspection des coupleurs d’échafaudage
Inspection avant utilisation
Les coupleurs d"échafaudage doivent être inspectés avant utilisation pour détecter toute déformation du corps, sections fissurées, boulons endommagés, filetages usés et corrosion. Un raccord trop serré ou fortement impacté peut ne pas fonctionner de manière fiable même s"il semble toujours utilisable. L"inspection doit se concentrer à la fois sur l"état et sur la fonction.
L’état du filetage est particulièrement important car il affecte la cohérence du serrage. Les coupleurs d"échafaudage dont les filetages sont usés ou grippés peuvent se serrer de manière inégale ou ne pas parvenir à développer une prise sûre. Les raccords pivotants doivent également tourner comme prévu sans jeu incontrôlé.
Des contrôles réguliers avant utilisation sont essentiels dans le stock d’échafaudages réutilisés. Ils réduisent le risque d"installation de raccords inappropriés dans des positions structurelles critiques.
Stockage, corrosion et réutilisation
Les conditions de stockage ont un impact direct sur la durée de vie des coupleurs d"échafaudage. Un stockage sec et organisé réduit l"exposition à l"humidité et facilite la séparation des raccords endommagés du stock actif. Ceci est particulièrement important lorsque les coupleurs sont manipulés en grande quantité sur plusieurs projets.
La corrosion peut commencer par un problème de surface, mais peut éventuellement affecter les filetages, l"état de la carrosserie et la fiabilité de l"inspection. Les environnements extérieurs et industriels exercent une plus grande pression sur les revêtements de protection, c"est pourquoi les coupleurs d"échafaudage galvanisés sont souvent sélectionnés pour un service plus exigeant.
Une gestion efficace de la réutilisation dépend du maintien d’une qualité constante des stocks. Dans les opérations d"échafaudage B2B, un état de coupleur mieux contrôlé conduit généralement à un assemblage plus fiable et à un déploiement de projet plus facile.
Coupleurs d"échafaudage pressés ou forgés
Facteur de spécification
Coupleurs d"échafaudage pressés
Coupleurs d"échafaudage forgés
Style de production
Plaque d"acier emboutie
Corps en acier forgé
Utilisation typique
Travaux généraux d"échafaudage
Usage intensif ou répété
Priorité à la force
Utilisation standard
Résistance supérieure
Options de finition
Zingué / galvanisé
Zingué / galvanisé
Attente en matière de service
Modéré à bon
Bon à long terme
Conclusion
Choisir les bons coupleurs d"échafaudage signifie évaluer le type de connexion, la taille du tube, la demande de charge, la qualité des matériaux, la finition de protection et la conformité aux normes comme une décision complète. Différents coupleurs d"échafaudage sont destinés à différents objectifs structurels, et une sélection appropriée améliore la stabilité de l"échafaudage, la cohérence des inspections et les performances de réutilisation à long terme. Nanjing Uni-Tech Metalwork Company Ltd. est une source pratique d"examen des produits et de référence technique.
FAQ
Quelle est la taille de coupleur d’échafaudage la plus courante ?
La plupart des coupleurs d"échafaudage sont conçus pour des tubes d"échafaudage de 48,3 mm ou 48,6 mm. Ce sont les diamètres extérieurs les plus couramment utilisés dans les échafaudages à tubes et coupleurs. La taille correcte doit toujours être confirmée par rapport aux spécifications réelles du tube.
Quelle est la différence entre les coupleurs d"échafaudage à angle droit et pivotants ?
Les coupleurs d"échafaudage à angle droit créent un joint fixe à 90 degrés entre deux tubes. Les coupleurs d"échafaudage pivotants permettent aux tubes de se connecter sous différents angles, ce qui les rend adaptés aux contreventements et aux dispositions irrégulières. Les deux sont courants, mais ils sont utilisés à des fins structurelles différentes.
Les coupleurs d"échafaudage forgés sont-ils meilleurs que ceux pressés ?
Les coupleurs d"échafaudage forgés sont généralement préférés lorsqu"une résistance plus élevée et des cycles de réutilisation plus longs sont nécessaires. Les raccords pressés sont encore largement utilisés dans les applications d"échafaudages standard et peuvent fonctionner correctement lorsqu"ils sont correctement sélectionnés. Le meilleur choix dépend de la demande de charge, de l’environnement et de la durée de vie prévue.
Différentes marques de tubes d’échafaudage et de coupleurs peuvent-elles être utilisées ensemble ?
Ils ne peuvent être utilisés ensemble que lorsque le diamètre du tube, l’ajustement dimensionnel et la compatibilité technique sont correctement vérifiés. La similitude visuelle ne suffit pas à confirmer une utilisation sûre. Les stocks mixtes doivent toujours être vérifiés avant l’installation sur site.
