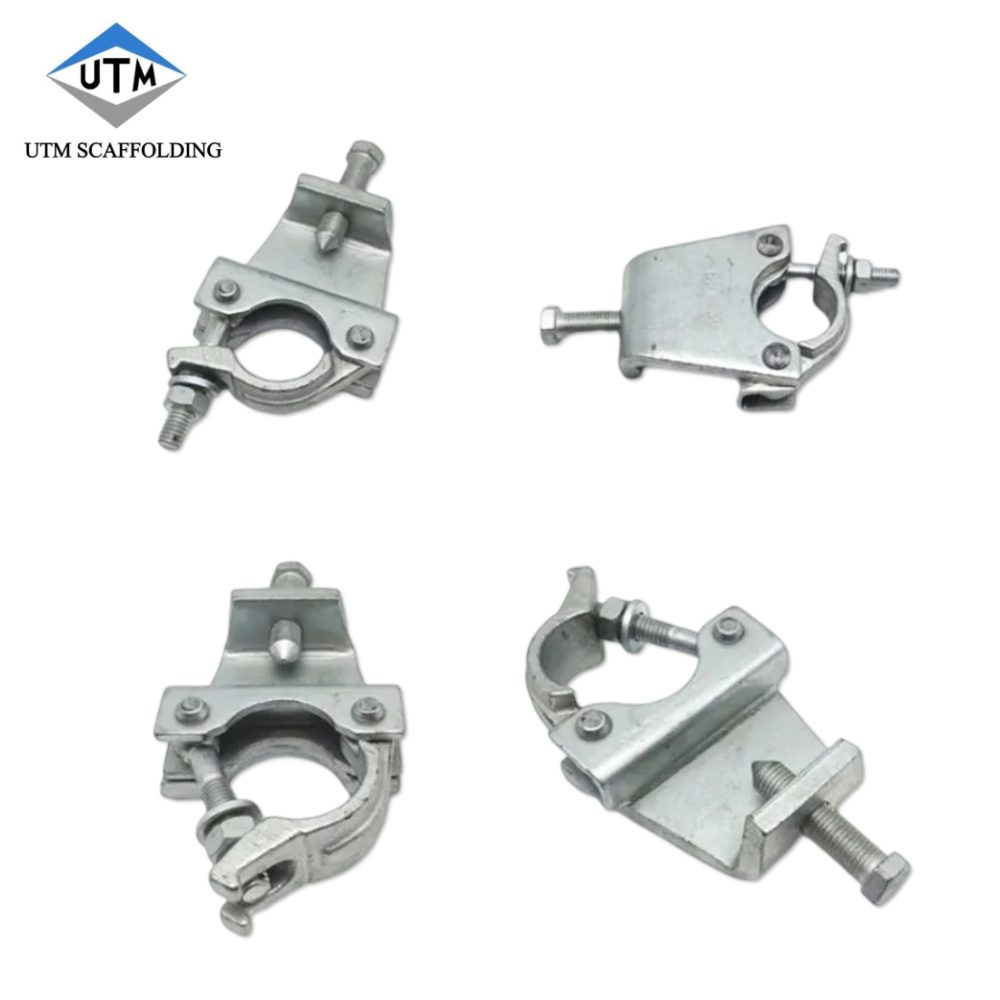

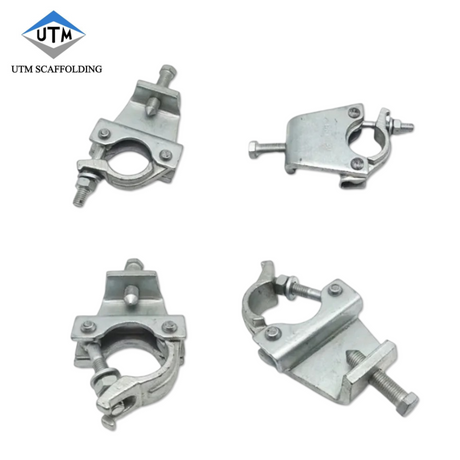

Une pince de poutre d'échafaudage - également connue sous le nom de coupleur de poutre, coupleur gravlock ou pince en C - est un raccord structurel spécialisé conçu pour verrouiller solidement les tubes d'échafaudage (généralement Ø48,3 mm) sur des poutres en I et des poutres en H en acier ou en aluminium. Contrairement aux coupleurs doubles standard qui connectent tube à tube, les pinces à poutre sont conçues spécifiquement pour saisir les brides en acier de construction sans avoir besoin de perçage, de soudage ou de modification permanente.
Cela les rend indispensables dans la construction à ossature d"acier, la maintenance industrielle et tout projet où les échafaudages doivent être ancrés aux éléments structurels existants plutôt que érigés à partir de zéro.
mots-clés : pince de poutre, pince gravlock, coupleur de poutre d'échafaudage, pince de poutre pour échafaudage, pince de tube de poutre en I.
Pinces à poutres fixes ou pivotantes : de quel type avez-vous besoin ?
Le choix entre les modèles fixes et pivotants est l’un des points de décision les plus courants pour les acheteurs. Voici comment ils se comparent :
Fonctionnalité | Pince à poutre fixe | Pince à poutre pivotante |
|---|
Angle de connexion | Fixe 90° (angle droit) | Réglable (n"importe quel angle) |
Épaisseur maximale de la bride | Jusqu"à 44-45 mm | Jusqu"à 44-45 mm |
Matériel | Acier forgé | Acier forgé |
Charge de travail sûre (par paire) | 30 kN (suspendu/vertical) | 6,25–15 kN (réduit en raison du pivotement) |
Meilleures applications | Poutres en I standard, mains courantes, plates-formes, suspensions pour charges élevées | Contreventement angulaire, configurations complexes sans 90° |
Faut-il l"utiliser par paire ? | Oui | Oui |
À retenir : les pinces fixes offrent une capacité de charge plus élevée et constituent le choix idéal pour les installations standard à 90°. Les pinces pivotantes offrent une flexibilité pour les connexions non perpendiculaires mais à une charge de travail sûre inférieure.
Spécifications techniques que vous devez vérifier avant d’acheter
Lors de l"achat de pinces pour poutres d"échafaudage, voici les paramètres critiques à confirmer auprès de votre fournisseur :
Matériau et construction
Nuance d'acier : Q235 ou S235 est la norme industrielle pour les pinces de poutre de qualité échafaudage. La construction forgée est préférée à l'acier embouti pour une résistance supérieure à la traction et aux fissures.
Qualité des boulons en T : recherchez au minimum des boulons M12, qualité 8,8.
Capacité de charge et mesures de sécurité
Capacité de charge maximale : ≥30kN (typique pour les pinces certifiées AS 1576).
Glissement sous charge : les pinces de haute qualité maintiennent un glissement inférieur à 6 mm sous une charge de 12,5 kN.
Charge de travail sûre : 30 kN par paire pour les applications suspendues verticales.
Compatibilité des brides
Standard | Épaisseur maximale de la bride |
|---|
AS 1576 (australien) | 45mm |
JIS A 8951 / KSD 3501 (Japon/Corée) | 36mm |
EN 74 / BS 1139 (européenne/britannique) | Varie ; généralement jusqu"à 45 mm |
Pinces d"extension | Jusqu"à 81 mm pour les brides plus épaisses |
Traitement de surface
Électro-galvanisé : Convient pour une utilisation générale en extérieur.
Galvanisé à chaud (HDG) : Recommandé pour les environnements marins, côtiers ou fortement corrosifs. Les modèles HDG dépassent généralement 5 000 heures de résistance au brouillard salin.
Quelles normes s"appliquent aux pinces pour poutres d"échafaudage ?
Contrairement aux coupleurs d"échafaudage standards (qui sont régis par la norme EN 74-1 pour les coupleurs à angle droit et pivotants), les pinces de poutre ne disposent pas encore de norme britannique ou européenne dédiée. C’est un point crucial que les équipes achats doivent comprendre.
Au lieu de cela, la plupart des fabricants testent et certifient les pinces à poutre contre :
AS 1576.2 (norme australienne) : La norme la plus largement référencée pour les pinces de poutre/poutre. Elle spécifie les exigences relatives aux colliers de serrage à bride rigide et pivotante, y compris les essais de glissement le long de la bride.
EN 74-1 : Alors que l'EN 74-1 couvre principalement les coupleurs à angle droit, pivotants, à manchon et parallèles, certains fabricants testent également les pinces de poutre selon les principes de cette norme pour l'assurance qualité. EN 74-1 Classe B représente le niveau de résistance le plus élevé, avec une résistance au glissement de 9,1 kN pour les coupleurs à angle droit.
JIS A 8951 / KSD 3501 : normes japonaises et coréennes qui spécifient une épaisseur de bride maximale de 36 mm pour les pinces de poutre.
BS 1139 : Une ancienne norme britannique souvent citée aux côtés de l'EN 74 pour les raccords d'échafaudages.
