L'échafaudage Cuplock est un système d'échafaudage modulaire conçu pour un assemblage rapide, un transfert de charge important et une utilisation répétée dans la construction, la maintenance industrielle, les travaux de façade, les tours d'escalier, les quais de chargement, les ponts, les projets offshore et les structures d'étaiement. Contrairement aux échafaudages traditionnels à tubes et coupleurs, les échafaudages Cuplock utilisent un mécanisme de verrouillage à coupelle et lame pour connecter les montants verticaux, les longerons horizontaux, les entretoises, les traverses, les planches, les vérins de base et d'autres composants dans une structure temporaire stable.
Points clés à retenir
● L'échafaudage Cuplock est un système d'échafaudage modulaire utilisant des joints en coupelle et des extrémités de lame.
● Les principales pièces d'échafaudage Cuplock comprennent les montants, les longerons, les croisillons, les traverses, les planches, les vérins et les supports.
● Les échafaudages Cuplock sont utilisés pour les façades, les tours d'escaliers, les quais de chargement, les étaiements, les ponts et la maintenance industrielle.
● Comparés aux échafaudages traditionnels, les échafaudages Cuplock nécessitent généralement moins de raccords desserrés.
● Les échafaudages cuplock galvanisés sont souvent préférés pour les projets extérieurs et à long terme.
Qu’est-ce que l’échafaudage Cuplock ?
Définition de base de l’échafaudage Cuplock
L'échafaudage Cuplock est un échafaudage système construit à partir de composants en acier standardisés. La structure principale des échafaudages Cuplock se compose de montants verticaux, de longerons horizontaux, de renforts diagonaux, de traverses intermédiaires, de planches d'acier, de vérins de base et d'accessoires. La caractéristique déterminante des échafaudages Cuplock est le joint en coupelle, qui verrouille plusieurs éléments horizontaux ou diagonaux sur un seul montant vertical.
Dans les échafaudages cuplock, chaque standard possède une coupelle inférieure fixe et une coupelle supérieure mobile. Les lames du grand livre sont placées dans la coupelle inférieure et la coupelle supérieure est tournée ou serrée pour fixer le joint. Cela rend les échafaudages Cuplock plus rapides à assembler que de nombreux systèmes d"échafaudages conventionnels qui dépendent fortement de coupleurs séparés.
Comment fonctionne le système Cup-and-Blade
Le mécanisme à coupelles et à lames est au cœur des échafaudages Cuplock. Les extrémités des longerons ou des renforts sont façonnées pour s"insérer dans le joint en coupelle du standard. Une fois la coupelle supérieure verrouillée, les éléments connectés forment un nœud rigide qui transfère la charge à travers le cadre d"échafaudage cuplock.
Cette méthode de connexion permet aux échafaudages Cuplock de conserver des tailles de baies régulières et une géométrie stable. Les montants supportent la charge verticale, les longerons contrôlent l"espacement horizontal, les entretoises résistent au balancement et les traverses soutiennent les plates-formes de travail. Lorsque l’échafaudage Cuplock est conçu et installé correctement, il crée une structure temporaire solide pour l’accès, le support et la manutention des matériaux.

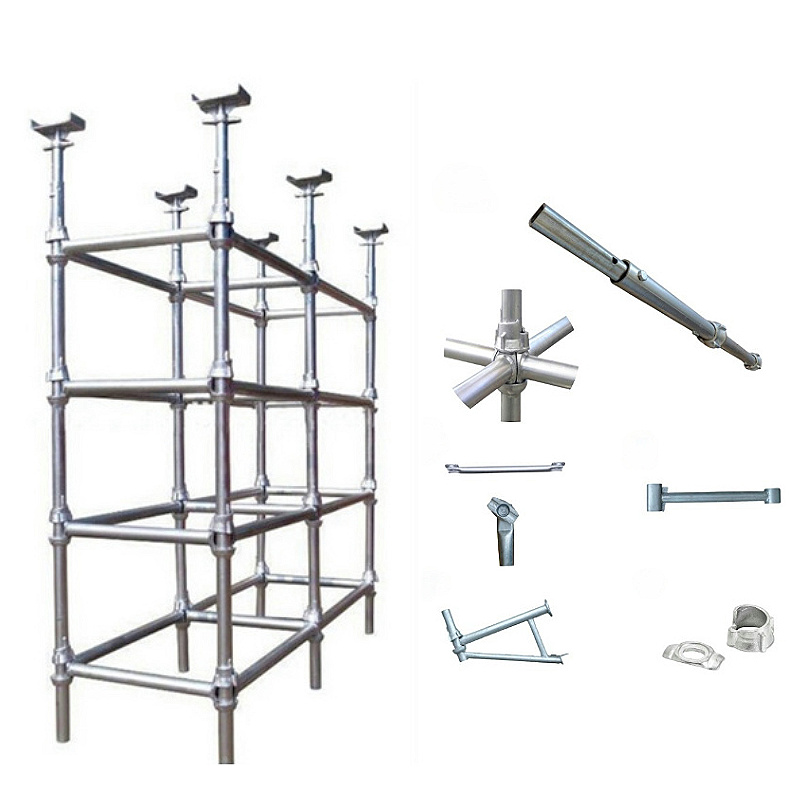

Composants d"échafaudage Cuplock
Principaux composants et fonctions
L"échafaudage Cuplock n"est pas un produit unique mais un système complet de pièces compatibles. Chaque composant a un rôle spécifique dans la structure de l"échafaudage. Des pièces manquantes ou incompatibles peuvent réduire la stabilité et la sécurité des échafaudages Cuplock.
Composant d"échafaudage Cuplock
Fonction principale
Application commune
Normes/Verticales
Transférer des charges verticales
Hauteur de l"échafaudage principal
Grands livres / horizontaux
Connecter les normes
Longueur de baie et garde-corps
Accolades diagonales
Résister aux mouvements latéraux
Échafaudages hauts ou chargés
Traverses intermédiaires
Planches d"échafaudage de support
Renfort de plateforme
Planches d"acier
Créer des plateformes de travail
Accès et surface debout
Prises de base
Ajuster le niveau de l"échafaudage
Terrain inégal
Supports latéraux
Étendre la largeur de la plate-forme
Accès façade
Échelles et garde-corps
Améliorer l’accès et la protection
Déplacement en toute sécurité
Normes, grands livres et accolades
Les normes sont les membres verticaux des échafaudages Cuplock. Ils supportent la charge principale et déterminent la hauteur de l"échafaudage. Dans les échafaudages Cuplock, les joints en coupelle sont positionnés à intervalles réguliers le long des montants pour permettre aux longerons et aux entretoises de se connecter à des niveaux fixes.
Les grands livres sont des composants horizontaux utilisés pour relier les normes. Ils définissent la longueur de la baie des échafaudages Cuplock et peuvent également servir d"éléments de garde-corps dans certaines configurations. Les extrémités des lames des longerons s"insèrent dans les coupelles, permettant ainsi d"assembler les échafaudages cuplock sans un grand nombre de coupleurs desserrés.
Les renforts diagonaux assurent la stabilité latérale. Ils empêchent les échafaudages Cuplock de se balancer sous l’effet de la charge, du vent, du mouvement ou des vibrations du chantier. Les grandes structures d’échafaudage Cuplock, les tours d’escalier et les quais de chargement nécessitent un contreventement minutieux pour maintenir la rigidité structurelle.
Traverses, planches, vérins et supports
Les traverses intermédiaires soutiennent les planches d"échafaudage entre les longerons. Ils sont importants lorsque les plates-formes de travail nécessitent une résistance supplémentaire ou lorsque les travailleurs transportent des outils et du matériel. L"espacement correct des traverses rend les plates-formes d"échafaudage Cuplock plus fermes et plus sûres.
Des planches d"acier forment la surface de marche des échafaudages Cuplock. Les planches en acier galvanisé sont couramment utilisées car elles résistent à la corrosion et résistent aux manipulations répétées. Les planches doivent reposer solidement sur les éléments de support et ne doivent pas bouger pendant l"utilisation de l"échafaudage Cuplock.
Les crics de base permettent de niveler les échafaudages Cuplock sur un sol irrégulier. Les supports latéraux, également appelés supports hop-up, prolongent la plateforme plus près d"un mur ou d"une façade. Ces accessoires augmentent l"adaptabilité des échafaudages cuplock sans changer le cadre principal de l"échafaudage.
Matériaux et spécifications
Nuance, diamètre et épaisseur d"acier
La plupart des échafaudages Cuplock sont fabriqués en acier de construction car le système doit résister à la compression, à la flexion, aux impacts sur le site et à une utilisation répétée. Les matériaux courants incluent le Q235 ou des qualités d"acier similaires, en fonction des exigences du projet et des normes régionales. La qualité de l"acier affecte directement la résistance, la durabilité et la durée de vie des échafaudages Cuplock.
Un diamètre de tube courant pour les échafaudages cuplock est de 48,3 mm. L"épaisseur du tube peut inclure 3,2 mm ou 4,0 mm, selon les exigences de charge et le type de projet. Des tubes plus épais peuvent augmenter la résistance, mais le choix approprié d"un échafaudage Cuplock doit tenir compte de la hauteur, de la classe de charge, de l"espacement et des conditions du site.
Options de traitement de surface
Le traitement de surface affecte la durée pendant laquelle les échafaudages Cuplock peuvent fonctionner dans des environnements extérieurs, humides ou corrosifs. Les échafaudages cuplock galvanisés à chaud sont souvent sélectionnés pour les projets extérieurs à long terme. Les échafaudages Cuplock peints ou enduits de poudre peuvent être choisis pour les environnements contrôlés, les projets sensibles aux coûts ou la gestion des couleurs.
Traitement de surface
Caractéristique principale
État approprié
Galvanisé à chaud
Forte résistance à la corrosion
Utilisation extérieure, humide, côtière et à long terme
Peint
Protection de base des surfaces
Sites à court terme ou contrôlés
Enduit de poudre
Finition lisse et options de couleurs
Stockage et gestion visuelle
Acier non traité
Faible coût initial
Utilisation limitée avec risque de corrosion plus élevé
Échafaudage Cuplock vs échafaudage traditionnel
Assemblage et efficacité du travail
Les échafaudages Cuplock sont généralement plus rapides à assembler que les échafaudages traditionnels à tubes et coupleurs. Le joint en coupelle réduit le besoin de nombreux colliers, boulons et écrous séparés. Sur des configurations répétées, les échafaudages Cuplock peuvent réduire le temps d"installation car les normes et les longerons suivent l"espacement standard des baies.
Les échafaudages traditionnels peuvent toujours être utiles pour les formes irrégulières ou les structures inhabituelles. Les échafaudages à tubes et coupleurs offrent une flexibilité car les tubes peuvent être connectés sous de nombreux angles et positions. Cependant, pour les grands échafaudages de façade, les tours d"accès et les structures répétées, les échafaudages cuplock offrent souvent un assemblage plus organisé.
Cohérence structurelle et contrôle du site
Les échafaudages Cuplock fournissent des points de connexion cohérents car les coupelles sont fixées à intervalles réguliers. Cela rend la géométrie de l"échafaudage plus facile à contrôler pendant le montage. Un système d’échafaudage Cuplock correctement installé peut fournir un alignement, un espacement des baies et des chemins de charge fiables.
Les échafaudages traditionnels dépendent fortement du placement des coupleurs et de la qualité du serrage. Si les coupleurs ne sont pas serrés correctement, la structure peut perdre sa stabilité. L"échafaudage Cuplock nécessite toujours une inspection, mais son système de nœuds fixes peut faciliter la gestion de la qualité de l"assemblage.
Avantages de l"échafaudage à la cuplock
Assemblage rapide et conception modulaire
L’un des principaux avantages des échafaudages Cuplock est leur installation rapide. Le système à coupelle et lame permet aux travailleurs de connecter rapidement les longerons et les supports. Cela rend les échafaudages Cuplock pratiques pour les projets nécessitant un montage, un démontage et un déplacement répétés.
La conception modulaire simplifie également la planification. Les composants d"échafaudage Cuplock sont disponibles dans des longueurs standard, permettant aux dispositions d"échafaudage de suivre des tailles de baies prévisibles. Les entrepreneurs peuvent utiliser des échafaudages Cuplock pour les petites tours, les longues façades ou les structures d"accès complexes en combinant des composants compatibles.
Résistance, stabilité et réutilisation
L"échafaudage Cuplock présente des connexions de nœuds solides lorsqu"il est installé correctement. La coupelle supérieure verrouille fermement les extrémités de la lame contre la coupelle inférieure, créant ainsi une connexion rigide autour du standard. Ce comportement structurel permet aux échafaudages Cuplock d"être utilisés pour des applications d"accès et de support robustes.
Le système convient également à une utilisation répétée. Les échafaudages cuplock galvanisés peuvent mieux résister à l’humidité, à l’abrasion et aux manipulations fréquentes sur site que les pièces en acier mal protégées. Avec un stockage et une inspection appropriés, les échafaudages Cuplock peuvent rester utiles dans de nombreux projets.
Où les échafaudages Cuplock sont-ils utilisés ?
Projets de construction, de façade et d"entretien
Les échafaudages Cuplock sont largement utilisés pour la construction de bâtiments et l’accès aux façades. Elle fournit des plateformes de travail pour la maçonnerie, le plâtrage, la peinture, le bardage et la réparation extérieure. Étant donné que les échafaudages Cuplock peuvent être érigés dans des baies régulières, ils conviennent aux longues élévations et aux accès à plusieurs niveaux.
La maintenance industrielle est une autre utilisation courante. Les usines, entrepôts, chantiers navals, raffineries et centrales électriques ont souvent besoin d"un accès temporaire autour des réservoirs, des canalisations, des machines et des équipements surélevés. Les échafaudages Cuplock peuvent être configurés en plates-formes, tours et cadres d"accès pour ces zones de travail.
Tours d"escalier, quais de chargement, ponts et étaiements
Les échafaudages Cuplock sont souvent utilisés pour construire des tours d’escalier car ils fournissent des cadres verticaux stables et des points de connexion réguliers. Les tours d"escalier ont besoin de paliers sécurisés, de garde-corps et d"un support solide. Les échafaudages Cuplock peuvent répondre à ces besoins lorsqu’ils sont conçus et assemblés correctement.
Les quais de chargement et les structures d’étaiement nécessitent une ingénierie plus soignée. Les échafaudages Cuplock peuvent supporter des matériaux temporaires, des coffrages en béton ou des zones de travaux structurels. Pour les ponts et les projets d"infrastructure, les échafaudages Cuplock peuvent fournir à la fois un accès et un support temporaire, mais le calcul et l"inspection des charges sont essentiels.
Assemblage des échafaudages Cuplock et directives de sécurité
Configuration étape par étape
L’assemblage d’échafaudages Cuplock doit commencer par la préparation du sol. La base doit être ferme, de niveau et capable de supporter la charge de l"échafaudage. Des plaques de base ou des vérins de base réglables doivent être utilisés pour répartir la charge et aligner le premier niveau de l"échafaudage Cuplock.
Une fois la base préparée, les poteaux sont positionnés et reliés aux longerons. Le niveau, l"équerrage et l"alignement de la première baie doivent être vérifiés avant d"ajouter des niveaux supplémentaires. Des entretoises, des traverses, des planches, des garde-corps, des plinthes et des échelles doivent être installés à mesure que l"échafaudage Cuplock s"élève.
Meilleures pratiques de sécurité
Tous les composants d’échafaudage Cuplock doivent être inspectés avant utilisation. Les travailleurs doivent vérifier s"il y a des fissures, des courbures, de la corrosion, des coupelles endommagées, des lames usées et des pièces manquantes. Les composants d’échafaudage Cuplock endommagés doivent être immédiatement mis hors service.
Le contrôle de la charge est tout aussi important. Les échafaudages Cuplock ne doivent pas être surchargés de travailleurs, d"outils ou de matériaux stockés au-delà de la conception approuvée. Le vent, les vibrations, les machines à proximité et les conditions de sol faibles doivent également être pris en compte avant d"utiliser un échafaudage Cuplock.
Devriez-vous louer ou acheter des échafaudages Cuplock ?
Quand louer a du sens
La location d’échafaudages Cuplock peut convenir aux projets à court terme avec une demande limitée en échafaudages. Si la durée du projet est courte et que l’utilisation future de l’échafaudage est incertaine, la location peut réduire les responsabilités de stockage et de maintenance. La location peut également être pratique lorsque seule une petite quantité d’échafaudages Cuplock est nécessaire.
Cependant, le parc locatif ne correspond pas toujours aux exigences spécifiques du projet. Les tailles, quantités, traitements de surface et disponibilité des composants peuvent être limités. Si un projet nécessite des aménagements d"échafaudages cuplock personnalisés, la location peut créer des retards ou des problèmes de compatibilité.
Quand acheter est mieux
L’achat d’échafaudages Cuplock est souvent préférable pour les entrepreneurs, les distributeurs et les entreprises de construction ayant des projets répétés. La propriété donne plus de contrôle sur les stocks, la planification, la qualité et la sélection des composants. Les échafaudages Cuplock achetés peuvent également être entretenus et réutilisés sur plusieurs sites.
L"achat convient également lorsque les projets nécessitent des normes spécifiques, des longerons, des traverses, des croisillons, des planches, des vérins de base ou des traitements de surface. Une commande complète d"échafaudages Cuplock peut être planifiée en fonction des dessins, des exigences de charge, des besoins d"emballage et des calendriers de livraison. Pour une utilisation à long terme, l’achat d’échafaudages Cuplock peut permettre un meilleur contrôle des coûts qu’une location répétée.
Comment choisir un fournisseur d"échafaudages Cuplock
Qualité et compatibilité des produits
Un fournisseur fiable doit fournir des échafaudages cuplock avec des dimensions de tube constantes, des positions précises des coupelles, une soudure solide et un traitement de surface approprié. La compatibilité des composants est essentielle car les échafaudages Cuplock dépendent de connexions précises entre les montants, les longerons, les entretoises et les traverses. Des pièces mal assorties peuvent affecter la vitesse d’assemblage et la fiabilité structurelle.
Un système complet d’échafaudage Cuplock doit inclure plus que des normes et des registres. Les acheteurs peuvent également avoir besoin de renforts, de traverses intermédiaires, de planches d"acier, de vérins de base, d"échelles, de supports latéraux, de garde-corps et de plinthes. Un approvisionnement complet réduit le risque de composants manquants lors de l"installation.
Documentation et adéquation des projets
La documentation est importante pour l’approvisionnement et l’inspection. Les acheteurs peuvent exiger des spécifications de matériaux, des dessins, des listes de colisage, des rapports d"inspection et une assistance aux tests en fonction des exigences du projet. Une documentation claire facilite la vérification des échafaudages Cuplock avant expédition et après arrivée.
L"appariement du projet doit également être discuté avant l"achat. Un fournisseur doit comprendre la hauteur de l"échafaudage, la charge de travail, l"application, le traitement de surface et le calendrier de livraison. Les échafaudages Cuplock sélectionnés uniquement en fonction de leur prix bas peuvent causer des problèmes si le système ne correspond pas à l"état réel du site.
Conclusion
L"échafaudage Cuplock est un système d"échafaudage solide, modulaire et efficace pour l"accès, le support, les travaux de façade, les tours d"escalier, les quais de chargement, l"étaiement, les ponts et la maintenance industrielle. Sa méthode de verrouillage à coupelle et lame permet aux montants, longerons, croisillons et traverses de se connecter rapidement tout en formant une structure temporaire rigide. Lorsque les échafaudages Cuplock sont conçus, assemblés, chargés et inspectés correctement, ils peuvent bien fonctionner dans des environnements de construction exigeants.
Pour les acheteurs qui recherchent des échafaudages Cuplock pour des projets de construction, d’infrastructure, industriels ou offshore, la qualité et la compatibilité doivent être soigneusement examinées. Nanjing Uni-Tech Metalwork Company Ltd. fournit des systèmes et des composants d"échafaudage Cuplock avec des options telles que des finitions galvanisées, peintes et thermolaquées. Un fournisseur d’échafaudages cuplock approprié peut améliorer la planification du projet, l’organisation du site et la valeur de l’équipement à long terme.
FAQ
Qu’est-ce qu’un échafaudage Cuplock ?
L"échafaudage Cuplock est un système d"échafaudage modulaire utilisant des joints en coupelle pour relier les standards, les longerons, les croisillons et d"autres pièces. Le système est conçu pour un assemblage rapide et un accès ou un support temporaire stable. Les échafaudages Cuplock sont utilisés dans la construction, les travaux de façade, l"étaiement, les tours d"escalier, les quais de chargement et la maintenance industrielle.
Quelles sont les principales parties des échafaudages Cuplock ?
Les principales pièces d"échafaudage Cuplock comprennent les montants, les longerons, les diagonales, les traverses intermédiaires, les planches en acier, les vérins de base, les supports latéraux, les échelles, les garde-corps et les plinthes. Les standards supportent des charges verticales, tandis que les longerons et les entretoises créent le cadre. Les traverses et les planches forment la plateforme de travail.
L’échafaudage Cuplock est-il meilleur que l’échafaudage traditionnel ?
Les échafaudages Cuplock sont souvent plus rapides à assembler que les échafaudages traditionnels à tubes et coupleurs. Il utilise des joints à coupelles fixes et moins de raccords desserrés. Les échafaudages traditionnels peuvent toujours être utiles pour les structures irrégulières, mais les échafaudages cuplock sont efficaces pour les aménagements répétés et les systèmes d"accès modulaires.
