Comment calculer un échafaudage Cuplock

Le calcul des échafaudages Cuplock consiste généralement à estimer la quantité de montants, de longerons, de traverses, de planches, de contreventements, de vérins de base et d'accessoires requis pour un projet. Il s’agit principalement d’un calcul de quantité de matériaux et non d’un calcul de charge structurelle. Une estimation appropriée d'un échafaudage Cuplock doit être basée sur la longueur, la hauteur, la largeur de la plate-forme, la disposition des baies, les niveaux de travail et les conditions du site, afin que les acheteurs puissent réduire les pénuries, les commandes excessives, les problèmes d'expédition et les retards d'installation avant l'approvisionnement.

Points clés à retenir

● Le calcul d'échafaudage Cuplock estime les normes, les longerons, les traverses, les planches, les croisillons, les vérins et les accessoires.

● La quantité de matériau d'échafaudage Cuplock est différente du calcul de la charge d'échafaudage Cuplock.

● Les dimensions principales incluent la longueur de l'échafaudage, la hauteur, la longueur de la baie, la largeur de la plate-forme et les niveaux de travail.

● Les dimensions officielles du produit incluent des normes de 48,3 mm, des options de tubes de 3,2 mm/4,0 mm et des planches d'acier de 225 mm × 38 mm.

● Les projets d'échafaudages cuplock complexes doivent être vérifiés avec des dessins avant la commande finale.

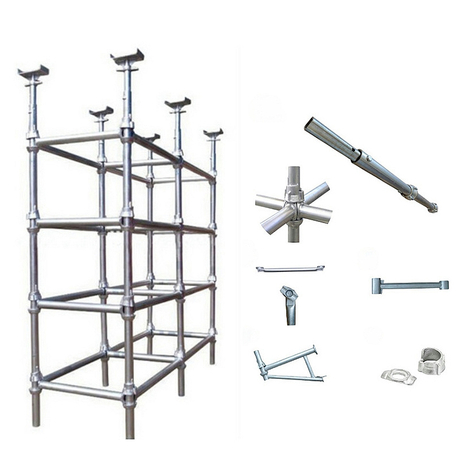

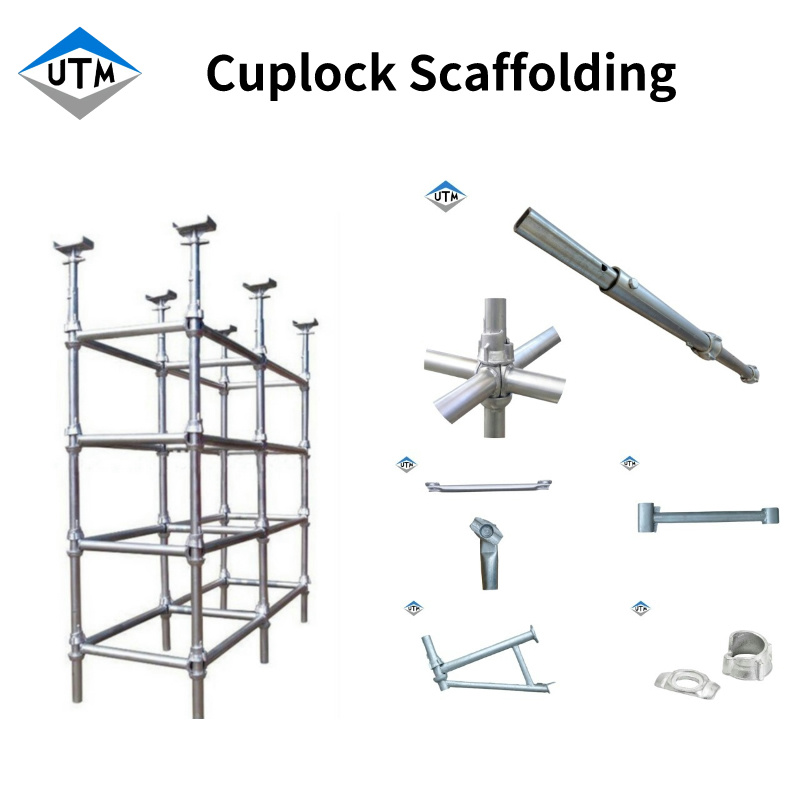

Composants clés de l"échafaudage Cuplock

Normes et grands livres

Les normes sont les éléments verticaux des échafaudages Cuplock et transportent des charges jusqu'à la base. Sur le site Web de l'entreprise, les normes d'échafaudage Cuplock sont présentées avec un diamètre de 48,3 mm et des options d'épaisseur de tube système disponibles de 3,2 mm et 4,0 mm. Les longueurs standard répertoriées sur le site Web incluent 500 mm, 1 000 mm, 1 500 mm, 2 000 mm, 2 500 mm et 3 000 mm. Le nombre de normes doit donc être calculé en fonction des positions verticales et des modules de hauteur.

Les registres sont les éléments horizontaux qui relient les standards et forment des baies d"échafaudage. Dans les échafaudages Cuplock, les longerons définissent la direction de la longueur de l"échafaudage et maintiennent les normes alignées. La quantité de registre dépend du nombre de travées, du nombre de niveaux de registre et du fait que l"échafaudage comporte une ou deux rangées.

Traverses, planches et vérins de base

Les traverses soutiennent la plate-forme de travail et relient le sens de la largeur de la baie d"échafaudage Cuplock. Les traverses Omega sont répertoriées comme pièces du système d"échafaudage Cuplock et sont utilisées pour soutenir les planches d"échafaudage et les planches de marche. Lors du calcul, les traverses doivent être comptées en fonction de la quantité de baies, des niveaux de travail et des exigences de support de la plate-forme.

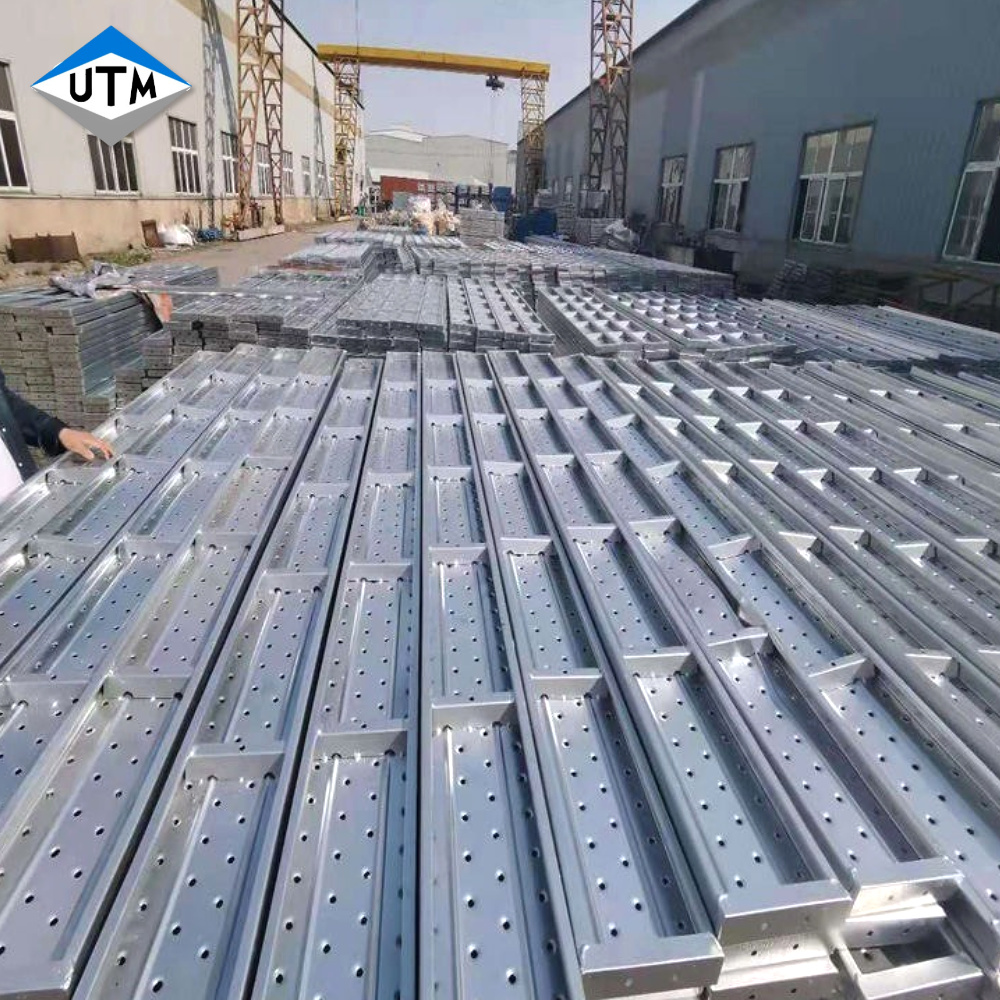

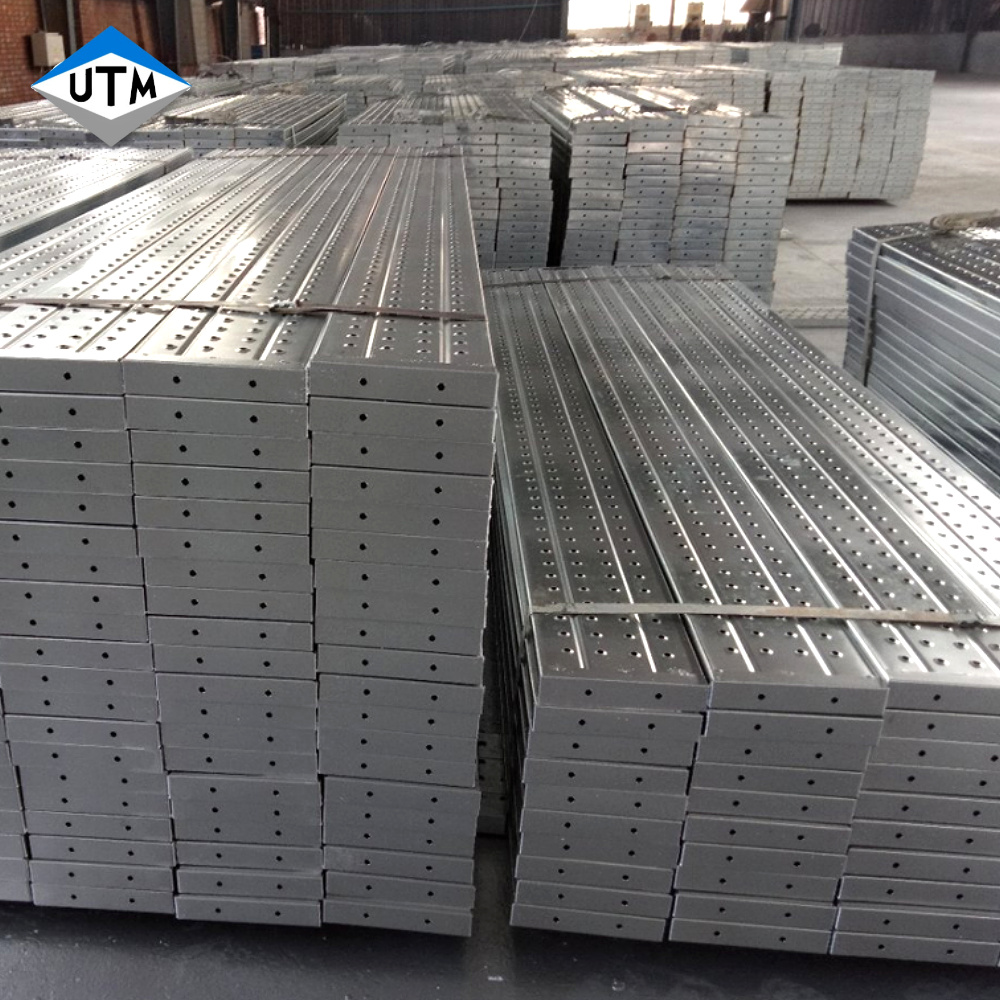

Des planches d"acier forment la surface de marche des échafaudages Cuplock. Le site Web de l"entreprise répertorie les dimensions des planches en acier galvanisé de 225 mm de largeur et 38 mm de hauteur, avec des longueurs de 1 M, 2 M, 3 M et 4 M. Les crics de base sont utilisés pour niveler les échafaudages Cuplock sur un sol irrégulier, et les longueurs de cric de base répertoriées incluent 300 mm, 400 mm et 600 mm.

Tableau de référence des composants

Facteurs affectant les calculs d’échafaudage Cuplock

Longueur, hauteur et largeur de l"échafaudage

Le premier facteur dans le calcul des échafaudages Cuplock est la taille globale de la zone de travail. La longueur de l"échafaudage détermine le nombre de travées, la hauteur de l"échafaudage détermine le nombre de niveaux verticaux et la largeur de l"échafaudage affecte les traverses et les planches. Si la longueur de la structure n"est pas divisible par la longueur de travée sélectionnée, le calcul doit être arrondi à la travée complète suivante.

La hauteur doit être planifiée en fonction des longueurs standards disponibles et de la disposition des ascenseurs. Par exemple, un module vertical de 2 000 mm peut être utilisé lorsque la hauteur de l"échafaudage est prévue par niveaux de 2,0 m. Les échafaudages Cuplock doivent toujours être vérifiés par rapport aux dessins réels du site, car les parapets, les angles, les retraits de façade et les niveaux du sol peuvent modifier la quantité finale.

Longueur de la baie et niveaux de travail

La longueur des baies affecte directement le nombre de montants, de longerons, de traverses et de planches. Une travée plus longue peut réduire le nombre de positions standard mais peut nécessiter un support de planches plus solide et une vérification minutieuse de la charge. Une baie plus courte peut augmenter la quantité de composants d"échafaudage Cuplock, mais peut améliorer la rigidité de la plate-forme et la flexibilité de l"aménagement.

Les niveaux de travail modifient également la liste des matériaux. Si l’échafaudage Cuplock n’a qu’une seule plate-forme de travail, moins de planches et de traverses sont nécessaires. Si plusieurs niveaux de plate-forme sont actifs en même temps, davantage de planches, traverses, garde-corps, plinthes et composants d"accès doivent être inclus.

Composants de contreventement, d"accès et de sécurité

Les accolades ne doivent pas être ignorées dans le calcul des échafaudages Cuplock. Un échafaudage peut sembler complet avec ses montants et ses longerons, mais sans un contreventement approprié, il peut perdre sa stabilité latérale. Les grands échafaudages cuplock, les tours d"escalier, les quais de chargement et les structures d"étaiement nécessitent une disposition minutieuse des contreventements.

Les composants d’accès affectent également la quantité. Des échelles, des garde-corps, des plinthes, des supports latéraux et des crics de base peuvent être nécessaires en fonction des conditions du projet. Ces composants de sécurité font partie du système d"échafaudage Cuplock et doivent être inclus dès le début dans la liste d"achat.

Processus de calcul d"échafaudage Cuplock étape par étape

Étape 1 : Mesurer la structure

Commencez par mesurer la longueur d’échafaudage, la hauteur de travail et la largeur de plate-forme requises. La mesure doit suivre la structure réelle car les conditions du site peuvent inclure des coins, des ouvertures, des pentes ou des restrictions d"accès. Une estimation d’échafaudage Cuplock basée sur des dimensions inexactes peut entraîner des pièces manquantes ou un stock inutilisé.

Notez la longueur totale en mètres et confirmez la hauteur de travail requise. Si l"échafaudage doit couvrir plusieurs élévations, chaque élévation doit être calculée séparément. Pour les échafaudages cuplock utilisés à proximité de ponts, d"installations industrielles ou de façades irrégulières, des zones séparées rendent la liste des matériaux plus précise.

Étape 2 : Définir les dimensions de la baie et de l"ascenseur

Sélectionnez une longueur de baie en fonction de la longueur des planches disponibles et de la disposition de l"échafaudage. Étant donné que le site Web répertorie les longueurs de planches d"acier de 1 M, 2 M, 3 M et 4 M, une baie 3M peut être utilisée comme exemple simple lorsque le site le permet. La hauteur de levage peut être planifiée avec des longueurs standard disponibles telles que 2 000 mm, en fonction de la configuration de l"échafaudage.

La formule de base des baies est simple : le nombre de baies est égal à la longueur totale de l"échafaudage divisée par la longueur de la baie sélectionnée, arrondie à un nombre entier. Dans le calcul des échafaudages Cuplock, l’arrondi est dangereux car il sous-estime les besoins matériels. Le nombre de levées peut être calculé en divisant la hauteur de travail par la hauteur de levée sélectionnée.

Étape 3 : Calculer les normes

Pour un échafaudage de façade à deux rangées, les positions standard sont généralement calculées en nombre de travées plus un, multiplié par deux rangées. Si l"échafaudage comporte 10 travées, il y a 11 lignes standard sur toute la longueur et 22 positions standard pour deux rangées. Le nombre de montants d’échafaudage cuplock dépend alors du nombre de niveaux verticaux.

Une formule simplifiée est la suivante : normes = positions standard × niveaux verticaux. Si la hauteur de travail est de 10m et le module vertical sélectionné est de 2000mm, il y a 5 niveaux verticaux. La quantité finale peut changer lorsque des normes plus courtes telles que 500 mm, 1 000 mm ou 1 500 mm sont nécessaires pour le réglage de la hauteur.

Étape 4 : Calculer les grands livres

Les registres sont calculés en fonction du nombre de travées, du nombre de niveaux et des lignes d"échafaudage. Pour un échafaudage à deux rangées, les longerons longitudinaux sont souvent comptés sur les rangées intérieures et extérieures. Une formule simplifiée est la suivante : grands livres = baies × niveaux de livres × 2 côtés.

Des longerons supplémentaires peuvent être nécessaires pour les garde-corps ou les niveaux de travail spéciaux. Les échafaudages Cuplock utilisés pour les façades de grande hauteur ou les plates-formes de maintenance peuvent nécessiter des éléments horizontaux supplémentaires pour la protection des bords. Le décompte final du grand livre doit correspondre à la fois à la disposition de l"échafaudage et à la conception de la sécurité.

Étape 5 : Calculer les traverses et les planches

Les traverses sont généralement comptées par travée et niveau de travail. Si chaque travée nécessite une traverse principale par niveau de travail, la formule est la suivante : traverses = travées × niveaux de travail. Si des traverses supplémentaires sont nécessaires pour soutenir les planches, leur nombre doit être augmenté.

Les planches sont calculées en fonction du nombre de baies, de la largeur de la plate-forme et de la disposition des planches. Étant donné que la planche d"acier d"échafaudage Cuplock répertoriée mesure 225 mm de large, une plate-forme nécessitant environ 675 mm de largeur peut utiliser trois planches par baie. Une formule simplifiée est la suivante : planches = travées × planches par travée × niveaux de travail.

Étape 6 : ajouter des renforts, des prises de base et une quantité de rechange

Les crics de base doivent normalement correspondre au nombre de positions standard inférieures. S"il y a 26 positions standard inférieures, l"estimation initiale doit inclure 26 buts de base. Le choix final parmi les crics de base de 300 mm, 400 mm et 600 mm dépend des exigences réelles d"ajustement du sol.

Les supports doivent être calculés en fonction de la longueur, de la hauteur, de l"exposition au vent et de la conception du site. Une estimation simplifiée peut placer des contreventements à intervalles réguliers, mais le contreventement final doit respecter les exigences du projet. Ajoutez 5 % à 10 % de quantité de rechange pour les composants d’échafaudage Cuplock afin de couvrir la perte, les dommages, le remplacement et l’ajustement du site.

Erreurs courantes dans les calculs d’échafaudages Cuplock

Confondre quantité de matériaux et capacité de charge

Une liste de matériaux indique combien de composants d"échafaudage Cuplock sont nécessaires, mais elle ne prouve pas que l"échafaudage peut supporter la charge prévue. La capacité de charge dépend de la hauteur de l"échafaudage, du contreventement, des attaches, de la charge de la plate-forme, des conditions du sol et de la résistance des composants. Les échafaudages Cuplock utilisés pour l’étaiement ou les plates-formes de chargement nécessitent une vérification structurelle distincte.

Certains acheteurs calculent uniquement les normes, les registres et les planches. Cette approche peut ignorer les forces de conception agissant sur la structure de l"échafaudage Cuplock. La quantité de matériaux et la sécurité technique doivent être traitées comme des tâches liées mais différentes.

Oublier les petits composants et accessoires

Les petits composants entraînent souvent des retards sur le chantier. Les vérins de base, les coupelles supérieures, les lames de longeron, les garde-corps, les plinthes, les échelles, les épingles et les pièces de rechange peuvent ne pas sembler volumineux, mais ils affectent l"assemblage et la sécurité. Une liste de matériaux d’échafaudage Cuplock doit inclure les pièces structurelles et les accessoires de sécurité.

Les pièces de rechange sont également importantes pour une utilisation à long terme. Le site Web comprend des accessoires pour coupelle supérieure et lame de grand livre, ce qui indique que les pièces de connexion peuvent être achetées séparément. L"inclusion de pièces de connexion de rechange dans une commande d"échafaudage Cuplock peut réduire les temps d"arrêt pendant l"installation ou la maintenance.

Considérations et normes de sécurité

Vérifiez les conditions du site avant l"assemblage

Les échafaudages Cuplock ne doivent pas être calculés uniquement en fonction de la longueur et de la hauteur. La capacité portante du sol, l"exposition au vent, les machines à proximité, la circulation, les opérations de levage et les voies d"accès affectent tous l"aménagement final. Un échafaudage qui correspond au dessin peut encore nécessiter un ajustement lorsque les conditions du site sont vérifiées.

Les crics de base sont particulièrement importants sur un sol inégal. Le site Web répertorie les longueurs de prise de base de 300 mm, 400 mm et 600 mm, mais la taille sélectionnée doit correspondre aux besoins réels de mise à niveau. Un réglage excessif sans support approprié peut réduire la stabilité de l"échafaudage Cuplock.

Suivre les normes du projet et les exigences d"inspection

Les produits d"échafaudage Cuplock sur le site Web sont présentés avec des normes telles que BS1139 pour plusieurs composants répertoriés. Les spécifications du projet peuvent également nécessiter des codes d"échafaudage locaux, des procédures d"inspection et de la documentation. Les acheteurs doivent confirmer la norme requise avant de finaliser la quantité de matériau d"échafaudage Cuplock et le traitement de surface.

L"inspection doit être effectuée avant, pendant et après l"assemblage. Les composants présentant des courbures, des fissures, de la corrosion, des coupelles endommagées, des lames usées ou une mauvaise soudure doivent être mis hors service. Les échafaudages Cuplock ne fonctionnent correctement que lorsque les composants, la disposition et la qualité de l"installation sont contrôlés ensemble.

Quand demander une liste de matériaux d’échafaudage Cuplock

Projets importants ou irréguliers

Une simple façade droite peut être estimée avec des formules de base, mais les projets de grande taille ou irréguliers nécessitent un calcul plus détaillé. Les ponts, les installations industrielles, les structures courbes, les tours d"escalier et les bâtiments à plusieurs niveaux nécessitent souvent des zones divisées et un relevé de matériaux basé sur des dessins. Dans ces cas, la quantité d"échafaudages Cuplock doit être vérifiée avec les dessins d"implantation avant l"achat.

Les zones irrégulières nécessitent souvent des normes supplémentaires, des verticales plus courtes, des supports latéraux et des composants d"accès spéciaux. Les coins et les retraits peuvent également augmenter les quantités de longerons et de traverses. Une estimation d’échafaudage Cuplock basée sur des dessins réduit le risque de composants critiques manquants.

Achats en gros et commandes d’exportation

Les commandes d"échafaudages Cuplock en vrac nécessitent des listes de matériaux précises, car les calendriers d"emballage, de chargement des conteneurs et de livraison dépendent de la quantité de composants. Des estimations incorrectes peuvent augmenter les coûts de transport ou retarder les travaux sur le chantier. Les acheteurs à l"exportation doivent également confirmer la qualité du matériau, le traitement de surface, les exigences standard et la compatibilité du produit avant de passer une commande.

Pour l"approvisionnement, la liste des matériaux doit séparer les montants, les longerons, les traverses, les planches, les renforts, les vérins et les accessoires. Les options de traitement de surface telles que la galvanisation à chaud, le revêtement en poudre, la peinture ou le zingage doivent également être clairement indiquées. Une liste complète d"échafaudages Cuplock facilite l"organisation des devis, de l"emballage, de l"inspection et de la réception sur site.

Conclusion

Résumé final

Le calcul des échafaudages Cuplock commence par mesurer la structure, définir la taille des travées, compter les normes, ajouter des longerons, calculer les traverses et les planches, puis inclure les entretoises, les vérins de base, les accessoires et la quantité de rechange. Le calcul doit utiliser les dimensions réelles du projet et les spécifications du produit disponibles, telles que les normes d"échafaudage Cuplock de 48,3 mm, les options de tubes de 3,2 mm/4,0 mm, les planches d"acier de 225 mm × 38 mm et les vérins de base de 300 mm/400 mm/600 mm. Une estimation de la quantité de matériaux ne doit jamais remplacer la vérification de la capacité de charge.

Direction du fournisseur

Pour les projets impliquant des façades, des ponts, des étaiements, des quais de chargement ou de la maintenance industrielle, le calcul d"échafaudage Cuplock basé sur des dessins est souvent plus fiable qu"une estimation approximative. Nanjing Uni-Tech Metalwork Company Ltd. fournit des systèmes d"échafaudage Cuplock, des normes, des planches, des vérins de base, des traverses et des accessoires associés avec différentes options de matériaux et de traitement de surface. Les acheteurs peuvent préparer la longueur, la hauteur, la largeur, les niveaux de travail et la finition requise de l"échafaudage avant de demander une liste de matériaux d"échafaudage Cuplock.

FAQ

Comment calculez-vous les échafaudages Cuplock?

L"échafaudage Cuplock est calculé en mesurant la longueur, la hauteur, la largeur, la longueur de la baie et les niveaux de travail. Ensuite, les montants, les longerons, les traverses, les planches, les vérins de base, les croisillons et les accessoires sont comptés en fonction du tracé. La quantité finale doit être ajustée en fonction des conditions du site, du contreventement, de l"accès, des pièces de sécurité et du stock de rechange.

Comment calculez-vous les normes d’échafaudage Cuplock ?

Calculez d’abord le nombre de positions standard. Pour un échafaudage à deux rangées, les positions standards sont généralement égales au nombre de travées plus une, multiplié par deux rangées. Multipliez ensuite les positions par le nombre de niveaux verticaux pour estimer les normes d"échafaudage Cuplock.

Combien de planches sont nécessaires pour un échafaudage Cuplock ?

Le nombre de planches dépend du nombre de travées, de la largeur de la plate-forme, de la largeur des planches et des niveaux de travail. Le site Web de l"entreprise répertorie les planches d"échafaudage Cuplock d"une largeur de 225 mm et d"une hauteur de 38 mm, avec des longueurs de 1 M, 2 M, 3 M et 4 M. Si une plate-forme utilise trois planches par travée et comporte trois niveaux de travail, les planches sont égales aux travées multipliées par trois puis multipliées par les niveaux de travail.
