L'échafaudage Cuplock est une structure d'échafaudage modulaire à haute résistance, largement utilisée dans les projets de construction, de rénovation et de maintenance pour son assemblage rapide, sa polyvalence et sa robustesse. Mais la sécurité et l'intégrité structurelle du pont dépendent d'un calcul précis des charges, ce qui constitue une étape importante dans la prévention des surcharges, des défaillances structurelles et d'éventuels accidents. Ce guide est une introduction aux bases du calcul de la charge des échafaudages Cuplock. Il couvre les principaux types de charge, les calculs étape par étape, les facteurs affectant le calcul de charge et la manière de se conformer aux normes de sécurité internationales.
Introduction aux charges d"échafaudage Cuplock
Avant de commencer les calculs, il est important de comprendre le principe de base : un système d"échafaudage Cuplock doit être capable de supporter trois types de charges de base en toute sécurité. Ces charges sont transférées aux montants verticaux (montants), aux longerons horizontaux, aux traverses et aux contreventements, chacun étant destiné à supporter des limites de contrainte spécifiées. Conformément aux règles OSHA, ANSI et CSA, tous les calculs doivent être basés sur un facteur de sécurité minimum de 4:1 (la capacité de charge ultime du système doit être au moins 4 fois la charge maximale conçue).
1. Charges mortes (charges permanentes)
Les charges mortes sont les poids statiques et permanents de la structure d"échafaudage elle-même et de tout accessoire permanent. Ces charges sont connues et doivent être prises en compte dans chaque calcul. Les points principaux sont :
Étalons verticaux (montants cuplock) : généralement fabriqués en acier galvanisé avec un diamètre extérieur de 48,3 mm et une épaisseur de paroi de 3,0 à 4,0 mm, pesant de 3,53 kg (longueur 0,5 m) à 17,34 kg (longueur 3,0 m).
Les standards sont reliés par des longerons horizontaux et des traverses. Eléments en acier forgé. Les registres répartissent les charges uniformément dans tout le système. Cela donne une charge de travail sûre de 3,67 kN avec un facteur de sécurité de 3 : 1 pour un longeron de 1,5 m avec une capacité de charge ultime de 11 kN.
Plate-forme de platelage : contreplaqué ou planches d"acier (par exemple contreplaqué de bouleau finlandais de 18 mm) avec un poids propre normal de 0,50 kN/m2.
Accessoires : Vérins de base, supports réglables, joints à coupelle, contreventement. Le poids de chaque joint de cuvette (y compris la cheville) est d"environ 0,015 kN. Chaque base et support réglables ont une capacité de compression minimale de 100 kN.
2. Charges dynamiques (charges variables)
Les charges vives sont des charges temporaires appliquées à l"échafaudage pendant son fonctionnement et varient en fonction de l"étape du projet et de ce qui est réalisé. Il s’agit des charges les plus dynamiques et critiques à calculer, qui définissent fréquemment la capacité maximale du système. Les charges vives typiques comprennent :
Poids du travailleur : généralement supposé être de 1,0 kN/travailleur (y compris l"équipement transporté).
Matériaux de construction : matériaux placés sur la plate-forme (par exemple béton, briques, outils). Les charges typiques vont de 1,50 kN/m 2 à 2,0 kN/m 2 selon le type de projet.
Équipement Machines temporaires (c"est-à-dire petites bétonnières, outils électriques) placées sur l"échafaudage, qui doivent être considérées comme des charges ponctuelles ou des charges dispersées.
3. Charges environnementales (charges externes)
Les pressions environnementales sont parfois négligées, mais peuvent avoir un impact considérable sur la stabilité des échafaudages, en particulier dans les projets extérieurs ou de grande hauteur. Les questions clés à considérer sont les suivantes :
Charge de vent : calculée en fonction de la vitesse du vent, de la hauteur de l"échafaudage et de l"exposition (par exemple, paysage ouvert ou zones urbaines). Par exemple, un échafaudage situé à une hauteur de 54,6 m dans une zone avec une pression de vent de base de 0,45 kN/m² recevrait une charge de vent d"environ 0,98 kN/m².
Pluie ou neige : Le poids supplémentaire de l"eau ou de la neige accumulée - 0,10 à 0,20 kN/m2 d"eau de pluie, ou charges de neige, qui diffèrent selon les régions.
Calcul étape par étape de la charge d’échafaudage Cuplock
L"objectif du calcul de la charge est de déterminer la charge totale par norme verticale (le principal composant porteur) et de garantir qu"elle ne dépasse pas la charge de travail sûre de la norme. Vous trouverez ci-dessous un processus pratique, étape par étape, avec un exemple concret.
Étape 1 : Définir la configuration de l"échafaudage
Commencez par documenter les dimensions clés de l"échafaudage, car elles ont un impact direct sur la répartition de la charge. Une configuration courante est :
Espacement vertical standard : 1,8 m (longitudinal) × 1,3 m (transversal) [grille commune pour les étaiements de dalles].
Hauteur de marche (distance entre longerons horizontaux) : 1,8 m.
Plateforme de platelage : contreplaqué de 18 mm, couvrant toute la surface de la grille.
Étape 2 : Calculer la charge morte par norme
Tout d’abord, déterminez la surface supportée par chaque norme verticale : 1,8 m (longitudinal) × 1,3 m (transversal) = 2,34 m². Calculez ensuite la charge morte totale pour cette zone :
Plate-forme : 0,50 kN/m² × 2,34 m² = 1,17 kN.
Lisses/traverses horizontales : Supposons 0,117 kN par marche (pour les lisses de 1,5 m), totalisant 0,117 kN pour une marche.
Étalon vertical : l"étalon de 1,8 m pèse 11,05 kg, converti en 0,108 kN (11,05 kg × 9,8 m/s² ÷ 1 000).
Accessoires : 2 nœuds par pas × 0,015 kN/nœud = 0,03 kN.
Charge morte totale (DL) = 1,17 + 0,117 + 0,108 + 0,03 = 1,425 kN.
Étape 3 : Calculer la charge dynamique par norme
Supposons une surcharge de construction de 1,50 kN/m² (commune pour les travaux de dalle) et un maximum de 2 travailleurs (2,0 kN au total) sur la zone de 2,34 m² :
Charge vive distribuée : 1,50 kN/m² × 2,34 m² = 3,51 kN.
Charge de travail : 2,0 kN.
Charge totale totale (LL) = 3,51 + 2,0 = 5,51 kN.
Étape 4 : Calculer la charge environnementale (charge de vent)
Pour une hauteur d"échafaudage de 10 m, pression de base du vent (w₀) = 0,45 kN/m², coefficient de hauteur de pression du vent (μ_z) = 1,0 et coefficient de forme de la charge de vent (μ_s) = 1,3 :
Valeur standard de la charge de vent (w_k) = w₀ × μ_z × μ_s = 0,45 × 1,0 × 1,3 = 0,585 kN/m².
Charge de vent sur un standard : 0,585 kN/m² × 1,8 m (hauteur de marche) × 1,3 m (espacement transversal) = 1,36 kN.
Charge environnementale totale (EL) = 1,36 kN.
Étape 5 : Charge totale et contrôle de sécurité
Charge totale par norme = DL + LL + EL = 1,425 + 5,51 + 1,36 = 8,295 kN.
Ensuite, vérifiez cette charge par rapport à la charge de travail sûre de la norme. Un standard cuplock de 1,8 m a une capacité de charge ultime de 153,47 kN, avec un facteur de sécurité de 3:1, ce qui donne une charge de travail sûre de 51,16 kN. Puisque 8,295 kN < 51,16 kN, l"échafaudage est sûr pour l"usage prévu.
Facteurs clés influençant la capacité de charge
Plusieurs facteurs peuvent réduire ou augmenter la capacité portante de l"échafaudage cuplock et doivent être pris en compte lors des calculs :
Qualité des composants : l"acier de haute qualité (par exemple l"acier S355) et la galvanisation à chaud garantissent une capacité de charge plus élevée. Par exemple, les coupelles à fond fixe fabriquées à partir de plaques d"acier de 5 mm peuvent mieux répartir les charges du grand livre.
Hauteur de l"échafaudage : les échafaudages plus hauts nécessitent un contreventement supplémentaire (toutes les 2 travées dans les deux sens) pour maintenir la stabilité. Un standard avec un espacement des longerons de 1,5 m et un contreventement approprié peut supporter en toute sécurité 35 kN par standard.
Conditions de base : les crics de base réglables ont des capacités de charge variables en fonction de la hauteur : à une hauteur de 1 100 mm, un cric de base a une charge sûre de 57,67 kN, tandis qu"à 400 mm, elle passe à 35,33 kN.

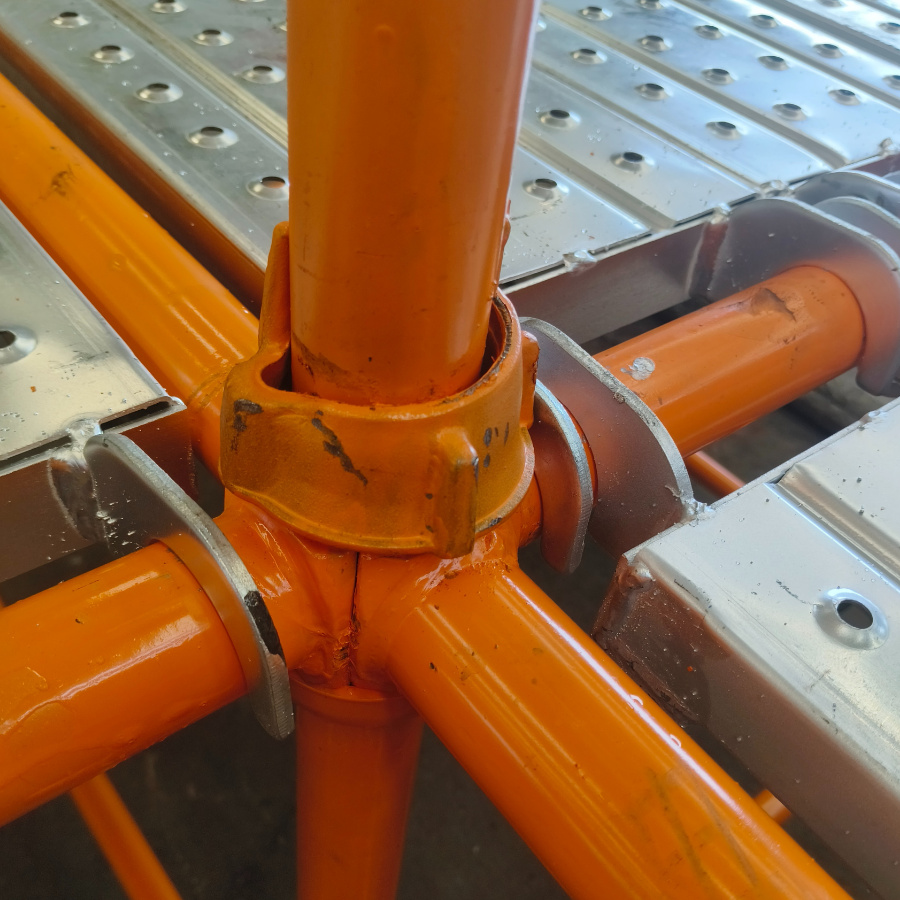

Intégrité des joints : Les joints en coupelle doivent être correctement verrouillés pour assurer le transfert de charge. La capacité de traction de la coupelle supérieure doit être d"au moins 30 kN et la capacité de cisaillement de la coupelle inférieure d"au moins 60 kN.
Conformité aux normes de sécurité mondiales
Un calcul précis de la charge n"est pas seulement une bonne pratique : c"est une exigence légale. Les principales normes régissant les calculs de charge des échafaudages Cuplock comprennent :
OSHA (États-Unis) : impose un facteur de sécurité de 4 : 1 et nécessite un personnel qualifié pour superviser le montage et les calculs de charge.
EN 12811 (Europe) : Spécifie les exigences de conception, de test et de capacité de charge pour les composants d"échafaudage, y compris un facteur de sécurité de 3:1 pour la plupart des composants.
JGJ/T 231-2021 (Chine) : fournit des formules détaillées de calcul de charge et des charges pour les échafaudages cuplock, y compris les ajustements de charge de vent et les contrôles de stabilité.
Erreurs courantes à éviter
Même de petites erreurs dans le calcul de la charge peuvent entraîner des pannes catastrophiques. Évitez ces pièges courants :
Sous-estimation des charges vives : ne pas tenir compte des pics de stockage de matériaux ou de plusieurs travailleurs sur la même plate-forme.
Ignorer les charges environnementales : la charge du vent est essentielle pour les échafaudages extérieurs ; son omission peut entraîner une instabilité en cas de vents violents.
Négliger l"usure des composants : les montants, les longerons ou les coupelles endommagés ou corrodés réduisent considérablement la capacité de charge.
Espacement incorrect : l"élargissement de l"espacement standard ou des longerons au-delà des limites recommandées (par exemple, dépassant 1,8 m × 1,3 m) réduit l"efficacité de la répartition de la charge.
Le calcul de la charge des échafaudages Cuplock est un aspect important de la sécurité de la construction qui garantit que le système est capable de sécuriser en toute sécurité toutes les charges attendues et également de se conformer aux normes internationales. Le calcul de la charge des échafaudages Cuplock est un aspect important de la sécurité de la construction qui garantit que le système est capable de sécuriser en toute sécurité toutes les charges attendues et également de se conformer aux normes internationales. Grâce à la connaissance des trois principaux types de charges, combinée à un processus de calcul systématique et aux facteurs clés qui influencent les charges, les surcharges peuvent être évitées et vos travailleurs, vos équipements et le projet lui-même peuvent être protégés. Grâce à la connaissance des trois principaux types de charges, combinée à un processus de calcul systématique et aux facteurs clés qui influencent les charges, les surcharges peuvent être évitées et vos travailleurs, vos équipements et le projet lui-même peuvent être protégés. Travaillez toujours avec un ingénieur en structure qualifié lorsque vous travaillez avec des échafaudages complexes ou de grande hauteur, et insistez toujours sur la qualité des composants et les facteurs de sécurité.
Que vous soyez directeur de construction, superviseur de chantier ou professionnel de la sécurité, comprendre comment calculer les charges d'échafaudages Cuplock est essentiel pour réaliser des projets de manière sûre, efficace et conforme aux normes de l'industrie. Que vous soyez directeur de construction, superviseur de chantier ou professionnel de la sécurité, comprendre comment calculer les charges d'échafaudages Cuplock est essentiel pour réaliser des projets de manière sûre, efficace et conforme aux normes de l'industrie.
