Dans le secteur de la construction, la sécurité et la stabilité des systèmes d'échafaudage ne sont pas négociables. Parmi les composants essentiels qui garantissent l’intégrité de l’échafaudage, le coupleur à patelle d’échafaudage (également connu sous le nom de pince à patelle ou pince à champignon) se distingue comme une solution spécialisée pour sécuriser les planches d’échafaudage. Conçu pour empêcher le glissement des planches et éliminer les risques de trébuchement, ce raccord petit mais puissant joue un rôle essentiel dans la protection des travailleurs en hauteur. Ce guide détaillera tout ce que vous devez savoir sur les coupleurs à patelles d'échafaudage, de leur fonction principale et leurs principaux avantages aux spécifications, applications et utilisation appropriée.
1. Qu'est-ce qu'un coupleur de patelle d'échafaudage exactement ?

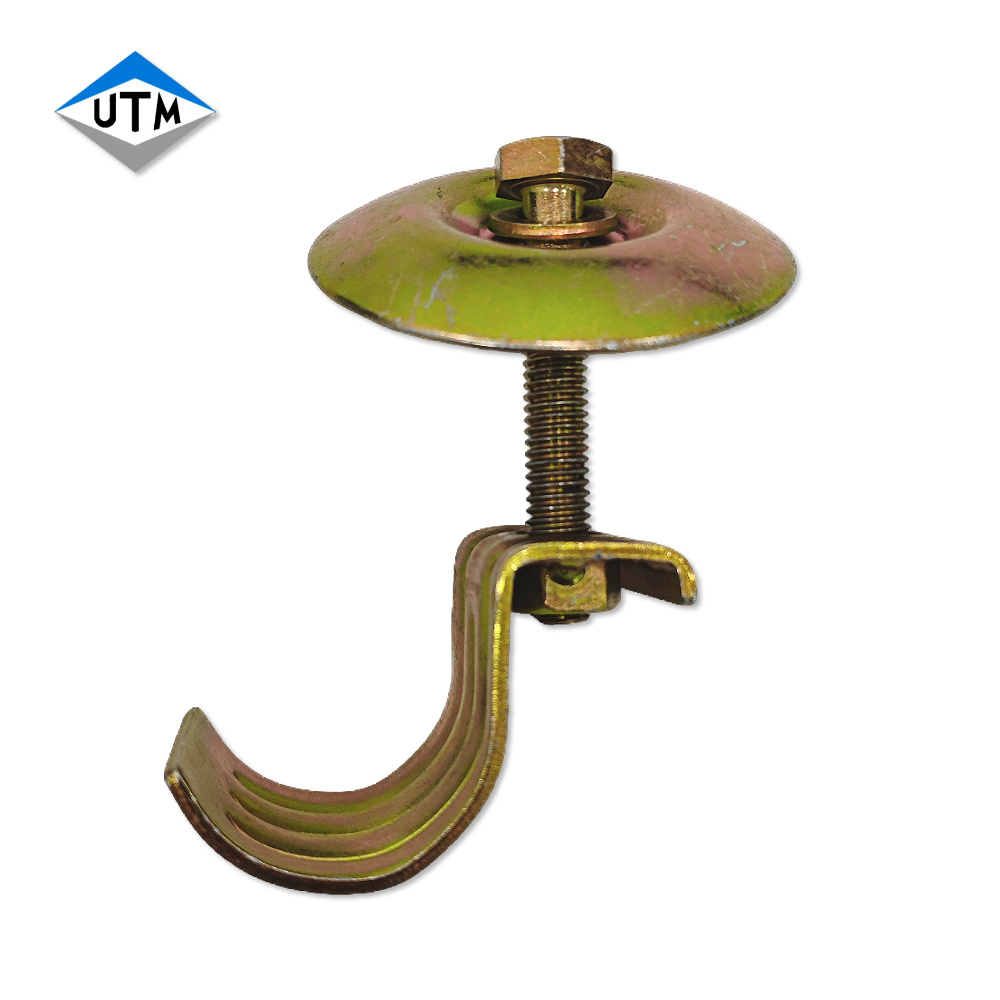

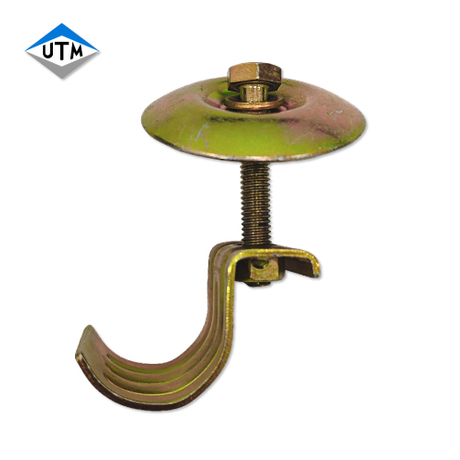

Un coupleur à patelle d'échafaudage est un dispositif de serrage léger et à haute résistance spécialement conçu pour fixer fermement les planches d'échafaudage aux traverses (tubes transversaux horizontaux) situées en dessous d'elles. Contrairement aux pinces de retenue de planches traditionnelles qui peuvent nécessiter un accès par le dessous de l'échafaudage, les coupleurs à patelles sont dotés d'une conception à montage sur le dessus, permettant une installation et un retrait entièrement depuis la plate-forme de travail.
La caractéristique déterminante d'un coupleur de patelle est son sommet lisse et bombé (en forme de champignon). Cette conception arrondie élimine les arêtes vives et les pièces saillantes, répondant ainsi à un problème de sécurité majeur dans les échafaudages : les risques de trébuchement. Sa structure compacte garantit également qu'aucun boulon ou composant desserré ne pende sous le tableau arrière, évitant ainsi les accrocs avec les outils, les vêtements ou l'équipement.
2. Fonctions principales et avantages clés
La mission principale d'un coupleur à patelle d'échafaudage est d'améliorer la stabilité des planches d'échafaudage, mais sa conception offre de multiples avantages qui en font un choix privilégié pour les projets de construction dans le monde entier :
Élimine les risques de trébuchement : le dessus en forme de dôme crée une surface lisse sur la planche d'échafaudage, réduisant ainsi le risque de trébuchement des travailleurs, l'une des principales causes de chutes sur les chantiers de construction.
Installation facile sur le dessus : pas besoin de ramper sous l'échafaudage ou de soulever des planches pour accéder au point de connexion. L'installation et le serrage peuvent être effectués rapidement par un seul opérateur à l'aide d'une clé standard.
Résistance au glissement supérieure : conçus pour résister aux forces horizontales, les coupleurs à patelles de haute qualité offrent une résistance au glissement supérieure à 15 kN, garantissant que les planches d'échafaudage restent bien en place même sous de lourdes charges.
Large compatibilité : conçu pour s'adapter aux tubes d'échafaudage standard de 48,3 mm (conformes aux normes BS1139 et EN74-1:2005) et compatible avec les planches d'échafaudage en bois et en acier. Cette polyvalence réduit le besoin de plusieurs types de pinces.
Durable et résistant à la corrosion : fabriqués à partir d'acier au carbone de haute qualité (Q235 ou S235) avec des traitements de surface tels que la galvanisation à chaud (HDG) ou l'électrogalvanisation, les coupleurs à patelles résistent à la rouille et aux conditions météorologiques difficiles, prolongeant ainsi leur durée de vie dans les environnements extérieurs ou marins.
Rentable : léger (320-400 g pour les types pressés) réduit les coûts de transport, tandis qu'une installation rapide permet d'économiser des heures de travail. La conception réutilisable réduit encore les dépenses du projet à long terme.
3. Spécifications standard (conforme EN74-1 : 2005 et BS1139)
Les coupleurs à patelles d'échafaudage doivent répondre à des normes internationales strictes pour garantir la sécurité et les performances. Vous trouverez ci-dessous les spécifications typiques des produits de haute qualité :
Paramètre | Valeur typique | Description |
|---|
Diamètre du tube applicable | 48,3 mm | S'adapte aux traverses d'échafaudage aux normes internationales. |
Matériel | Acier au carbone Q235/S235 | Pressé ou forgé pour une résistance et une ténacité élevées |
Traitement de surface | Galvanisation à chaud (HDG) / Électro-galvanisation | HDG (couche de zinc ≥85μm) pour une résistance supérieure à la corrosion |
Poids | 0,32-0,4 kg (pressé) ; 0,45-0,6 kg (forgé) | Les types forgés offrent une résistance supérieure pour les applications intensives |
Spécification de fixation | Écrou 7/16' + boulon haute résistance grade 8.8 | Assure un serrage sécurisé avec un couple standard (50 Nm) |
Capacité de charge | Classe B (EN74-1:2005) | Capacité de charge statique ≥5kN ; Charge de rupture ≥20kN |
Résistance au glissement | ≥15kN | Empêche le mouvement des planches d'échafaudage sous les charges de travail |
4. Applications clés
Les coupleurs à patelles d'échafaudage sont essentiels pour tout projet nécessitant des plates-formes d'échafaudage stables et sûres. Les applications courantes incluent :
Construction de bâtiments résidentiels et commerciaux
Projets d'infrastructures (routes, ponts, tunnels, voies ferrées)
Construction navale et maintenance maritime (versions résistantes à la corrosion idéales)
Ingénierie de conservation de l’énergie et de l’eau (opérations à haute altitude)
Maintenance d'installations minières et industrielles
Travaux de rénovation intérieure et extérieure
5. Consignes d'utilisation et de sécurité appropriées
Pour maximiser la sécurité et les performances, suivez ces directives lorsque vous utilisez des coupleurs à patelles d'échafaudage :
Inspectez les coupleurs avant utilisation : vérifiez s'il y a des fissures, des déformations, de la rouille ou des boulons desserrés. Jetez tous les produits endommagés.
Assurez-vous d'un positionnement correct : placez le coupleur sur le bord de la planche d'échafaudage et alignez-le avec le tube du tableau arrière. Assurez-vous que la carte est entièrement prise en charge.
Serrez au couple spécifié : utilisez une clé dynamométrique pour serrer l'écrou 7/16' à 50 Nm (conforme à la norme EN74-1:2005). Évitez de trop serrer, car cela pourrait endommager les filetages.
Entretien régulier : Inspectez périodiquement les coupleurs pendant le projet. Resserrez-le s'il est desserré et remplacez-le s'il est usé.
À utiliser uniquement aux fins prévues : les coupleurs à patelles sont conçus exclusivement pour fixer les planches d'échafaudage aux traverses. Ne les utilisez pas pour d’autres connexions.
6. Pourquoi choisir nos coupleurs à patelles d'échafaudage ?
Lors de la sélection des coupleurs à patelles pour votre projet, la qualité et la conformité ne sont pas négociables. Nos produits se distinguent par :
Conformité totale aux normes EN74-1:2005 et BS1139, avec certification CE pour les marchés de l'UE.
Matériaux de qualité supérieure et processus de forgeage/pressage avancés, garantissant une résistance et une durabilité élevées.
Double traitement antirouille (désactivation + galvanisation) pour une durée de vie prolongée en environnement sévère.
Prix compétitifs et MOQ (quantité minimum de commande) flexible, adaptés aussi bien aux petites rénovations qu'aux projets d'infrastructure à grande échelle.
Livraison rapide (10-20 jours après dépôt) et support après-vente professionnel.
Un coupleur à patelle d'échafaudage est plus qu'un simple dispositif de serrage : c'est un composant de sécurité essentiel qui protège les travailleurs et assure la stabilité de l'échafaudage. Sa conception en forme de dôme, son installation facile et sa large compatibilité en font un outil indispensable pour les projets de construction modernes. En choisissant des coupleurs à patelles conformes et de haute qualité, vous investissez dans la sécurité et l'efficacité de votre équipe.
Prêt à améliorer votre système d'échafaudage avec des coupleurs à patelles fiables ? Contactez-nous dès aujourd'hui pour un devis gratuit ou pour demander des échantillons de produits. Notre équipe d’experts vous aidera à trouver la solution parfaite pour les besoins de votre projet.
