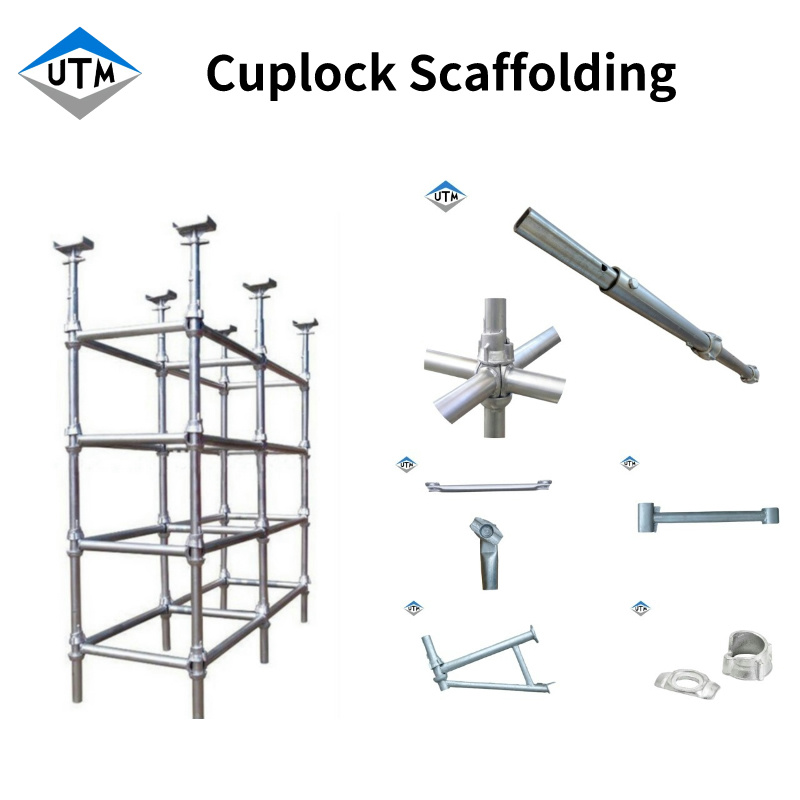

L'échafaudage à cuplock est un système d'échafaudage modulaire largement utilisé dans la construction en raison de son efficacité, de sa résistance et de sa facilité d'assemblage. Son mécanisme de verrouillage unique de tasse et de lame élimine le besoin d'écrous et de boulons, permettant une installation rapide. Vous trouverez ci-dessous les composants clés qui composent ce système polyvalent:
1. Normes verticales (montants)
Les normes verticales sont les principales composantes porteuses de l'échafaudage à la coulée. Ces tubes en acier sont positionnés verticalement et présentent des tasses 'pré-soudées ' à intervalles fixes (généralement tous les 500 à 1 000 mm). Les tasses servent de points de connexion pour les livres horizontaux et les accolades diagonales. Les normes ont des longueurs variables pour s'adapter à différentes hauteurs d'échafaudages.
2. Libons horizontaux
Les livres sont des tubes horizontaux qui relient les normes verticales pour former le cadre de l'échafaudage. Chaque extrémité du grand livre est équipée d'une 'lame ' forgée qui se glisse dans les tasses sur les normes. La connexion est fixée en faisant tourner la lame de grand livre dans la position verrouillée de la coupe, garantissant un joint rigide.
3. Orcers diagonaux (transoms)
Les accolades diagonales offrent une stabilité latérale à la structure de l'échafaudage. Ces tubes sont attachés en diagonale entre les normes verticales en utilisant le même système de tasse et de lame. Les accolades empêchent la balancement et distribuent uniformément les charges, améliorant la sécurité dans des conditions de vent élevé ou dans des charges lourdes.
4. Nœud à couches (joint de tasse et de lame)
Le nœud breloté breveté est la caractéristique déterminante du système. Il se compose d'une tasse en acier soudé à la norme verticale et d'une lame soudée au grand livre ou aux extrémités de l'attelle. Lorsque la lame est insérée dans la tasse et tournée, elle se verrouille solidement sans attaches supplémentaires. Cette conception assure un assemblage et un démontage rapides tout en maintenant l'intégrité structurelle.
5. Plaques de base et prises réglables
Les plaques de base sont des plaques métalliques carrées placées au fond des normes verticales pour distribuer le poids et empêcher le coulage dans le sol mou. Les prises réglables (prises à vis) sont souvent intégrées dans des plaques de base pour niveler l'échafaudage sur des surfaces inégales et une hauteur affinée.
6. Plaques supérieures (U-Heads)
Les plaques supérieures, ou têtes U, sont des composants réglables montés sur les normes verticales supérieures. Ils fournissent une plate-forme stable pour soutenir des planches d'échafaudage ou des formations. Leur conception en forme de U permet un placement facile et un alignement des planches.
7. Boards d'échafaudage (ponts)
Les panneaux d'échafaudage forment la plate-forme de travail. Fabriqués en bois ou en métal, ils sont posés horizontalement à travers les registres. Des panneaux d'orteil de sécurité sont souvent ajoutés pour empêcher la chute des outils ou des matériaux.
8. Guarotler et planches d'orteil
Les garde-corps sont installés le long des bords ouverts de l'échafaud pour empêcher les chutes. Ils sont constitués de meilleurs rails, de mi-rails et de planches d'orteil, conformes aux normes de sécurité professionnelle.
9. Échelles et accessoires
Les systèmes de cuplock comprennent des échelles intégrées ou des unités d'escalier pour un accès vertical sûr. Des accessoires supplémentaires comme les coupleurs, les pinces et les tirages peuvent être utilisés pour connecter l'échafaudage aux structures existantes pour une stabilité améliorée.
Avantages de l'échafaudage à la cuplock
Vitesse d'assemblage : Le système de tasse et de lame réduit le temps de travail.
Capacité de charge élevée : adapté aux applications lourdes.
Polyvalerie : adaptable à des structures complexes comme les ponts ou les surfaces incurvées.
Sécurité : les connexions rigides minimisent les risques de mouvement.
La conception modulaire et les composants modulaires de Cuplock Scaffolding en font un choix préféré pour les projets de construction modernes. En comprenant ses parties principales - standards, registres, accolades et le nœud de verrouillage innovant - les travailleurs peuvent assembler des systèmes d'échafaudage sûrs et efficaces adaptés à diverses exigences du site. Une installation appropriée et une adhésion aux directives de sécurité garantissent des performances optimales et une protection des travailleurs.
