Dimensions des échafaudages Ringlock : tailles standard et espacement des baies

Choisir les mauvaises dimensions d’échafaudage peut laisser les travailleurs à court d’espace ou créer des coûts de matériaux inutiles. Même les composants de taille standard nécessitent une planification minutieuse avant l’installation. Ringlock Scaffolding utilise des standards verticaux, des longerons horizontaux et des connexions de rosaces pour créer des plates-formes de travail flexibles. Leurs dimensions affectent la hauteur de travail, l’espacement des baies et la stabilité structurelle. Cependant, les longueurs standard des composants ne correspondent pas toujours aux dimensions finales assemblées de l'échafaudage. Négliger la largeur de la plate-forme ou les charges de conception peut entraîner des ajustements coûteux. Comprendre les tailles et configurations de baies courantes vous aide à planifier une disposition plus adaptée. Nous couvrirons les dimensions standard, les choix d'espacement et les mesures pratiques avant de commander.

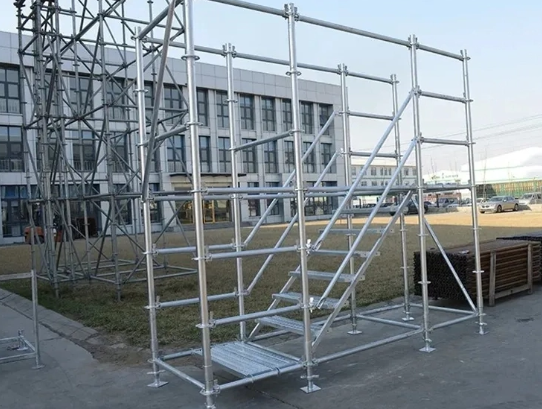

Quelles sont les dimensions standard des échafaudages Ringlock ?

Les systèmes d"échafaudage Ringlock utilisent des composants standardisés pour créer différentes hauteurs de travail et configurations de plates-formes. Leurs dimensions dépendent des montants verticaux, des longerons horizontaux et de l"espacement entre les points de connexion.

Longueurs verticales standard et espacement des rosettes

Les poteaux verticaux sont des tubes d'acier verticaux supportant la structure de l'échafaudage. Ils se connectent via des robinets ou d'autres dispositifs de jonction approuvés, selon le système. Les longueurs standards courantes vont de 500 mm à 4 000 mm.

La plupart des systèmes conventionnels utilisent des rosaces espacées de 500 mm le long des montants. Ces connexions circulaires permettent aux travailleurs de fixer des longerons et des diagonales à des positions désignées. Cet espacement permet d"obtenir des niveaux de connexion réguliers, même s"il n"exige pas que chaque levée mesure 500 mm.

De nombreux systèmes Ringlock utilisent également des tubes en acier mesurant 48,3 mm de diamètre extérieur. Cependant, l"épaisseur de la paroi, la qualité de l"acier et la conception des connexions peuvent différer. Ces spécifications affectent les performances structurelles et ne doivent jamais être considérées comme interchangeables.

Chez Unitech, nous proposons des standards verticaux pour échafaudages Ringlock en plusieurs tailles, y compris des options de 500 mm et 4 000 mm. Nous proposons également des longueurs intermédiaires pour s"adapter à différentes hauteurs et configurations de projets.

Longueurs de registre et largeurs de plate-forme courantes

Des longerons horizontaux relient les normes voisines et établissent les dimensions des baies de l'échafaudage. Les longueurs nominales courantes incluent 0,73 m, 1,09 m, 1,57 m, 2,07 m, 2,57 m et 3,07 m. Les tailles réellement disponibles dépendent du système de produits sélectionné.

Les registres longitudinaux déterminent la longueur des baies le long du bâtiment. Les longerons transversaux établissent la largeur de l"échafaudage entre les montants intérieurs et extérieurs. Les deux dimensions affectent la zone de travail disponible et les exigences en matière de composants.

Par exemple, une lisse nominale de 2,07 m peut convenir à une travée de longueur moyenne. Cependant, son espacement réel de connexion doit correspondre aux dessins dimensionnels du fabricant. La surface utilisable de la plate-forme dépend également de la taille du pont et des composants de support.

Le tableau suivant résume les dimensions des composants courants utilisés lors de la planification préliminaire de l"échafaudage.

Ces valeurs représentent des configurations courantes plutôt que des spécifications universelles. Confirmez toujours les dimensions exactes avant de combiner des composants ou de préparer une commande.

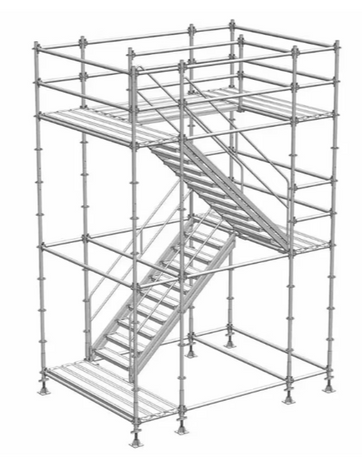

Comment l’espacement des baies détermine-t-il la disposition des échafaudages ?

L"espacement des baies décrit la distance horizontale entre les normes verticales voisines. Cela influence l’espace de travail, les quantités de composants et la facilité avec laquelle l’échafaudage s’adapte à une structure. Le meilleur espacement dépend des dimensions du bâtiment et des tâches effectuées. Des baies plus longues peuvent réduire le nombre de positions standard, tandis que des baies plus courtes offrent une plus grande flexibilité d"agencement.

Choisir la longueur et la largeur de la baie pour différentes zones de travail

La longueur des baies suit généralement la direction horizontale du bâtiment. La largeur de la baie s"étend vers l"extérieur et détermine l"espace disponible entre les rangées d"échafaudages. Des baies plus courtes, d"environ 1,0 à 1,5 m, peuvent accueillir des espaces restreints et des structures irrégulières. Les travées moyennes d"environ 2,0 m sont des options de planification courantes pour les zones de travail droites. Des baies plus longues d"environ 2,5 à 3,0 m peuvent convenir à des élévations de bâtiments étendues.

Cependant, une travée plus longue augmente également la portée entre les supports. Son adéquation dépend de la configuration approuvée du système sélectionné et de la charge prévue. La largeur des baies mérite la même attention car elle affecte les mouvements des travailleurs et la manutention des matériaux. Une plate-forme étroite peut permettre des tâches d"inspection simples mais restreindre le mouvement de l"équipement. Des plates-formes plus larges peuvent offrir plus d"espace pour les travailleurs et les matériaux de construction.

Avant de sélectionner la largeur, réfléchissez à trois questions pratiques :

• Combien de travailleurs doivent accéder à la plateforme ?

• Des matériaux ou équipements occuperont-ils une partie de la zone de travail ?

• Quel espace libre doit rester pour pouvoir se déplacer en toute sécurité ?

Ces réponses aident à établir la largeur de plate-forme utilisable requise. Ils évitent également les hypothèses inutiles basées uniquement sur les dimensions nominales du grand livre.

Faire correspondre l"espacement des baies à la géométrie du bâtiment

La géométrie du bâtiment détermine souvent si les longueurs de travée standard s"adaptent correctement. Les façades droites permettent des modules répétés, tandis que les angles et les saillies nécessitent une planification supplémentaire. Considérons un mur de bâtiment mesurant environ 15 m de long. La répétition de baies identiques peut laisser un espace inutilisé près des extrémités de l"échafaudage. La combinaison des longueurs de registre approuvées peut créer un arrangement plus approprié.

Les colonnes, les balcons et les entrées influencent également l’emplacement des standards. Des baies plus petites peuvent aider à maintenir un espace libre autour de ces éléments sans créer d"espaces gênants sur la plate-forme. Les travailleurs doivent mesurer le bâtiment réel avant de choisir la taille des composants. Ils doivent également tenir compte des points d"accès et de l"espace libre par rapport à la surface de travail. Une disposition bien planifiée suit le bâtiment plutôt que de forcer le bâtiment en modules fixes. Cette approche réduit les ajustements inutiles lors de l’installation.

Comment la longueur des baies et l’espacement vertical affectent-ils les charges d’échafaudage ?

Les dimensions des échafaudages Ringlock influencent la façon dont les charges se déplacent à travers la structure assemblée. L"augmentation de la longueur de la baie ou la modification de la hauteur de levage peuvent affecter les composants individuels et la stabilité globale. Cependant, les dimensions ne peuvent à elles seules établir la capacité de charge admissible du système. Les configurations approuvées et les exigences techniques restent essentielles.

Pourquoi des baies plus longues nécessitent une évaluation minutieuse de la charge

Des baies plus longues créent de plus grandes distances entre les normes de support. Selon la disposition, les longerons et les supports de plate-forme peuvent subir une flexion et une déflexion accrues.

Par exemple, l"augmentation d"une baie d"environ 1,5 m à 3,0 m modifie son comportement structurel. La portée plus longue peut nécessiter des composants plus solides, des supports supplémentaires ou des dispositions de plate-forme différentes.

Le type de charge compte tout autant que son poids total. Les travailleurs se déplaçant sur une plate-forme créent des conditions de chargement différentes à partir des matériaux de construction empilés. Les charges d"équipement concentrées peuvent imposer des exigences plus élevées sur des points de support spécifiques.

Trois facteurs méritent une attention particulière :

1. Longueur de la baie : des portées plus longues peuvent augmenter la flexion et la déflexion des éléments de support.

2. Charges de travail : Les matériaux, l'équipement et les travailleurs contribuent à la charge totale appliquée.

3. Capacité des composants : chaque support de grand livre, de norme et de plate-forme doit correspondre à l'agencement approuvé.

Une baie plus courte peut réduire certaines exigences structurelles, mais elle ne garantit pas automatiquement la sécurité. La configuration complète de l"échafaudage doit satisfaire aux exigences de charge applicables.

Comment la hauteur de levage, le contreventement et les attaches influencent la stabilité

La hauteur de levage décrit la distance verticale entre les niveaux de travail ou structurels successifs. Il ne faut pas le confondre avec l"espacement entre les rosaces individuelles. Bien que les rosaces apparaissent généralement tous les 500 mm, les hauteurs de levage approuvées peuvent utiliser plusieurs intervalles. Leur sélection dépend de la conception du système, des exigences de travail et des calculs structurels.

Des distances verticales plus grandes entre les dispositifs de retenue peuvent affecter le comportement des normes d"échafaudage. Des longerons et des diagonales correctement positionnés aident à stabiliser la structure assemblée. Les attaches transfèrent également les forces latérales appropriées au bâtiment de support.

L’exposition au vent, la hauteur de l’échafaudage et les conditions des fondations influencent également la stabilité. Une disposition adaptée à un projet peut nécessiter des modifications à un autre endroit. Ne sélectionnez jamais les intervalles d’attache ou les hauteurs de levage en utilisant uniquement l’espacement des rosaces. Ces dimensions doivent respecter les dessins approuvés, les instructions du fabricant et les exigences de sécurité applicables.

Comment calculer la disposition requise de l"échafaudage Ringlock

Le calcul des dimensions de l"échafaudage commence par la longueur du bâtiment, la hauteur de travail requise et la largeur de la plate-forme. Une fois ces mesures établies, les planificateurs peuvent estimer les quantités de baies et les principaux composants. Un exemple simple illustre le processus avant le début de l’ingénierie détaillée.

Calcul de la quantité de baies et des dimensions globales de l"échafaudage

Supposons qu"un bâtiment nécessite un échafaudage le long d"une façade droite de 12 m. L"aménagement préliminaire utilise des baies nominales de 2,0 m.

Le calcul de base est le suivant :

Nombre de baies = longueur d"échafaudage requise ÷ longueur de baie sélectionnée

12 m ÷ 2,0 m = 6 travées

Cette disposition crée six baies et sept positions standard le long d"une ligne longitudinale. Un échafaudage utilisant deux rangées continues aurait donc quatorze positions standards. Cependant, ce calcul suppose que le module sélectionné fournit exactement un espacement de 2,0 m. Les dimensions réelles de connexion du grand livre doivent être vérifiées avant de confirmer la disposition.

L"exemple suivant montre comment différentes longueurs de baie supposées modifient la quantité estimée.

Ces figures démontrent comment les dimensions des baies affectent la planification des composants. Ils n"établissent pas de charges de travail appropriées ni de conception d"échafaudage approuvée.

Estimation des normes, des grands livres et des matériaux de plate-forme

Après avoir établi le nombre de baies, calculez les positions verticales et les niveaux de travail requis. Chaque niveau supplémentaire peut nécessiter davantage de longerons, de renforts, de garde-corps et de composants de plate-forme. Pour l"exemple à six baies, deux rangées d"échafaudages nécessitent quatorze positions standard verticales. Le nombre de pièces standard réelles dépend de leurs longueurs et de la hauteur totale requise.

Chaque parcours de registre horizontal continu contient généralement six travées longitudinales par niveau. Deux rangées nécessiteraient donc douze positions longitudinales du registre à ce niveau. Des connexions transversales supplémentaires doivent également être incluses. Les matériaux de la plate-forme nécessitent des calculs séparés basés sur les dimensions utilisables du pont. Par exemple, une piste de travail de 12 m nécessite suffisamment de planches compatibles pour couvrir sa longueur et sa largeur prévues. Les exigences en matière de support de pont peuvent modifier la quantité finale.

N"oubliez pas que plusieurs éléments importants ne peuvent être estimés à partir du seul nombre de baies :

• Diagonales et leurs positions approuvées

• Liens de construction et éléments d"ancrage

• Crics de base, semelles et supports de fondation

• Garde-corps, plinthes et équipement d"accès

• Supports supplémentaires autour des coins ou des ouvertures

Ces matériaux dépendent de la disposition complète de l’échafaudage. Une nomenclature détaillée doit suivre les dessins d’implantation approuvés.

Que devez-vous vérifier avant de sélectionner les tailles d’échafaudage Ringlock ?

Les dimensions standard simplifient la planification des échafaudages, mais la commande de composants nécessite toujours une vérification minutieuse. Les pièces d"apparence similaire peuvent différer en termes de géométrie de connexion, de tolérances de fabrication et de performances approuvées. La vérification précoce de ces détails permet d"éviter les problèmes de compatibilité et les commandes de remplacement inutiles.

Vérification de la compatibilité des composants et des tolérances dimensionnelles

Différents systèmes d"échafaudage Ringlock peuvent partager des longueurs nominales de longeron similaires. Cependant, leurs têtes de coin et leurs connexions en rosace ne sont pas nécessairement interchangeables.

Même de petites différences dimensionnelles peuvent affecter l’engagement des composants et la géométrie assemblée. Un grand livre peut sembler s"adapter alors qu"il ne répond pas aux spécifications de connexion requises.

Le diamètre du tube, l’épaisseur de la paroi, la conception des connexions et les tolérances de fabrication méritent tous une attention particulière. Les acheteurs doivent également vérifier si les composants sélectionnés appartiennent au même système approuvé.

Pour les stocks mixtes, la compatibilité doit être confirmée par la documentation technique appropriée. La condition physique à elle seule ne démontre pas l’adéquation structurelle. Chez Unitech, nous pouvons aider les clients à examiner les tailles de composants d"échafaudage Ringlock disponibles par rapport aux exigences de leur projet. Nous vous recommandons de confirmer les spécifications et la compatibilité du système avant de finaliser une commande.

Vérifier les dimensions finales avant de commander

Avant de commander, comparez la disposition de l"échafaudage proposée aux mesures réelles du site. Confirmez la hauteur de travail, le dégagement du bâtiment et l"espace de fondation disponible.

La liste de contrôle suivante couvre les principales exigences dimensionnelles :

• Longueur totale : mesurez le parcours de l'échafaudage et les dégagements d'extrémité disponibles.

• Dimensions des baies : Confirmer l'espacement des connexions longitudinales et transversales.

• Hauteur de travail : Vérifiez les élévations de plate-forme requises et les longueurs standard.

• Couverture de la plate-forme : Vérifiez les dimensions des planches et la largeur de travail utilisable.

• Charges de conception : confirmez les charges admissibles pour la configuration sélectionnée.

• Ajustements de base : Tenez compte des extensions de cric et des niveaux de sol approuvés.

• Support structurel : vérifiez les contreventements, les attaches et les dispositifs de retenue requis.

• Compatibilité : faites correspondre les composants aux spécifications du système approuvées.

La disposition finale doit également tenir compte des entrées, des coins et des irrégularités du sol. Ces détails peuvent affecter les quantités de matériaux même lorsque le calcul de base de la baie semble correct.

Une approche utile consiste à préparer d’abord une mise en page préliminaire. Vérifiez ensuite les dimensions des composants et obtenez l’approbation de conception requise avant de commander. Ce processus permet de réduire le gaspillage de matériaux et les délais d’installation. Plus important encore, cela permet d"aligner la planification dimensionnelle sur les conditions de travail prévues de l"échafaudage.

Conclusion

Choisir les bonnes dimensions d’échafaudage Ringlock nécessite plus que la sélection de longueurs de composants standard. L'espacement des baies, la largeur de la plate-forme et les exigences structurelles doivent fonctionner ensemble pour créer un aménagement pratique. Des mesures précises aident également l'échafaudage à s'adapter au bâtiment sans dépasser les limites de charge approuvées. Commencez par mesurer la zone de travail et sélectionnez des tailles de baies compatibles. Vérifiez ensuite la configuration finale par rapport aux exigences du projet et aux spécifications approuvées. Nanjing Uni-tech Metalwork Company Ltd. propose des composants d'échafaudage Ringlock dans différentes tailles standard pour des configurations de projets flexibles. Nos solutions modulaires aident les clients à planifier des arrangements d'échafaudages efficaces et à sélectionner les composants adaptés aux différents besoins de construction.

FAQ

Q : Quelles sont les tailles standard des échafaudages Ringlock ?

R : Les normes verticales des échafaudages Ringlock varient généralement de 0,5 à 4,0 mètres. Les longueurs des longerons horizontaux varient selon les systèmes, allant généralement de 0,73 à 3,07 mètres.

Q : Quel est l’espacement typique des baies pour les échafaudages Ringlock ?

R : Les échafaudages Ringlock utilisent généralement des longueurs de travée d"environ 1,5, 2,0 ou 3,0 mètres. L"espacement approprié dépend des dimensions du bâtiment, des exigences de la plate-forme et des capacités de charge approuvées.

Q : À quelle distance les rosaces sont-elles espacées sur les échafaudages Ringlock ?

R : Les échafaudages Ringlock comportent généralement des rosaces espacées de 500 mm le long des standards verticaux. Ces points de connexion permettent différentes élévations des longerons, bien que les hauteurs de levage réelles dépendent de la configuration d"échafaudage approuvée.

Q : Comment calculez-vous le nombre de baies d’échafaudage ?

R : Divisez la longueur d"échafaudage requise par la longueur de baie sélectionnée. Par exemple, une course de 12 mètres utilisant des baies de 2 mètres nécessite six baies et sept positions standard par rangée.

Q : L’augmentation de l’espacement des baies réduit-elle les coûts d’échafaudage ?

R : Un espacement plus long des baies peut réduire le nombre de standards et de connexions requis. Cependant, des exigences de support supplémentaires et des limitations de charge peuvent affecter les coûts globaux des matériaux et les dépenses d"installation.
