L'échafaudage Ringlock est un système d'échafaudage modulaire utilisé pour les projets de construction, d'infrastructures, de maintenance industrielle et d'accès temporaire. Il est construit avec des montants verticaux, des longerons horizontaux, des entretoises diagonales, des vérins de base, des planches d'acier, des plinthes et des systèmes d'accès qui se connectent via des joints à rosace et des serrures à coin. Avec une forte capacité de charge, un assemblage rapide et une configuration flexible, les échafaudages ringlock sont largement sélectionnés pour les projets nécessitant des plates-formes de travail stables et une installation efficace sur site.
Points clés à retenir
● L'échafaudage Ringlock est un système d'accès modulaire conçu pour la résistance, la sécurité et la flexibilité.
● Les principaux composants d'échafaudage ringlock comprennent les montants, les longerons, les contreventements, les vérins de base, les planches, les plinthes et les échelles.
● Une installation correcte des échafaudages ringlock commence par la préparation du sol et le nivellement de la base.
● Le contreventement, le placement de la plate-forme, les garde-corps et les plinthes sont essentiels pour une utilisation sûre des échafaudages ringlock.
● Les échafaudages Ringlock doivent être inspectés avant, pendant et après l'installation.
Composants d"échafaudage Ringlock
Normes verticales Ringlock
Les standards verticaux Ringlock sont les principaux supports verticaux des échafaudages ringlock. Ils transportent des charges verticales depuis les plates-formes, les travailleurs, les matériaux et les niveaux supérieurs d"échafaudage jusqu"à la base. Les rosaces sont soudées à intervalles fixes, permettant aux longerons et aux entretoises de se connecter solidement à différentes hauteurs.
La qualité des standards verticaux affecte directement la stabilité des échafaudages ringlock. Des tubes droits, un espacement précis des rosaces et un soudage fiable sont essentiels pour un assemblage en douceur. Si les montants sont pliés ou mal soudés, la structure entière de l’échafaudage ringlock peut perdre son alignement.
Grands livres horizontaux Ringlock
Les longerons horizontaux Ringlock relient les normes verticales et forment la structure de base des baies des échafaudages ringlock. Ils transfèrent les charges entre les normes et soutiennent les plates-formes de travail lorsqu"ils sont utilisés avec des planches d"acier. Les registres définissent également la largeur et la longueur de chaque travée d"échafaudage.
Chaque registre utilise des têtes de coin qui se verrouillent dans la connexion de la rosette. Une connexion par cale serrée améliore la rigidité et réduit les mouvements inutiles. La longueur précise du registre garantit que l"échafaudage ringlock reste carré, équilibré et facile à assembler.
Renforts Diagonaux Ringlock
Les renforts diagonaux sont utilisés pour renforcer les échafaudages ringlock contre les mouvements latéraux. Ils relient les standards en diagonale et créent une structure de support triangulaire. Cela améliore la résistance au vent, aux vibrations, aux charges inégales et aux mouvements des travailleurs.
Sans contreventement diagonal approprié, les échafaudages ringlock peuvent osciller ou se déformer pendant l’utilisation. Les contreventements sont particulièrement importants pour les échafaudages de grande hauteur, les accès aux façades, les ponts et les structures industrielles. Le placement correct des renforts maintient l"échafaudage ringlock stable tout au long du projet.
Prises de base réglables
Des vérins de base sont installés au bas de l"échafaudage ringlock pour niveler la structure. Ils permettent un réglage en hauteur lorsque la surface du sol est inégale. Une base de niveau est nécessaire avant l"installation des composants supérieurs.
Les vérins de base répartissent les charges verticales au sol ou à la surface d"appui. Ils doivent être placés sur un sol ferme, sur des plaques d"acier ou sur des semelles en bois si nécessaire. Un mauvais réglage de la base peut entraîner une inclinaison, un tassement et des performances dangereuses de l"échafaudage ringlock.

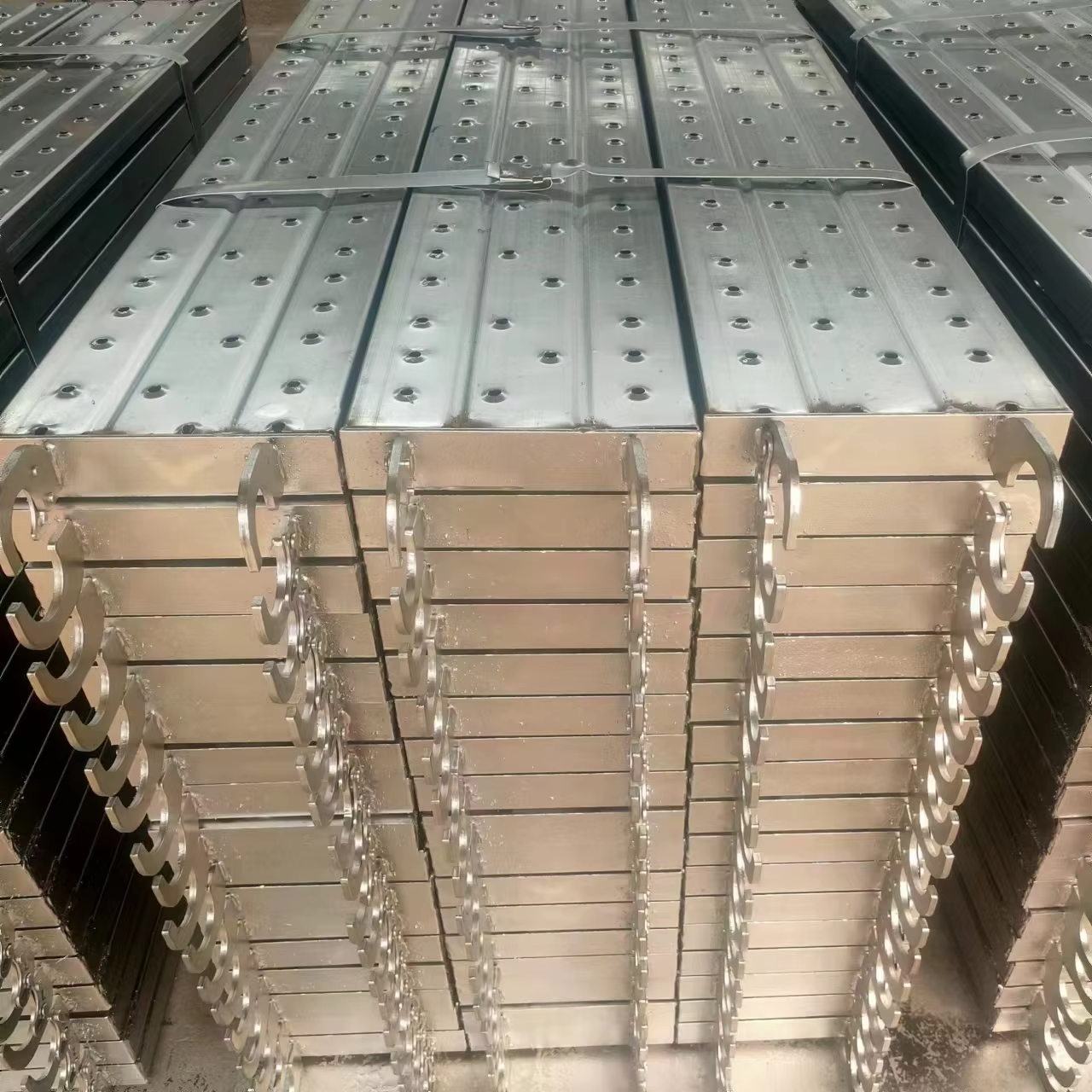

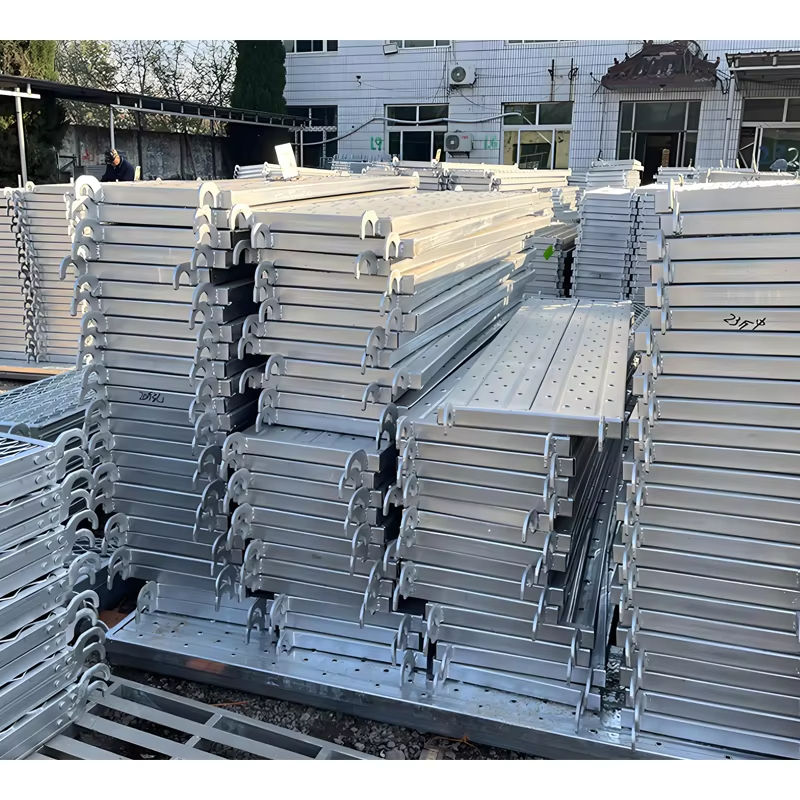

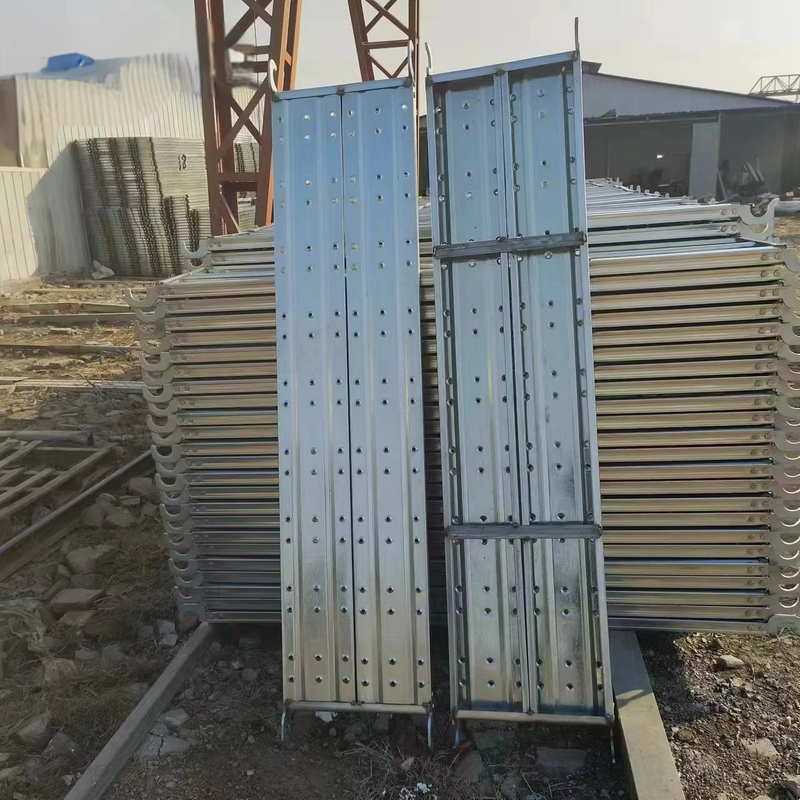

Plates-formes et planches en acier
Des plates-formes ou des planches en acier créent la surface de travail des échafaudages ringlock. Ils permettent aux travailleurs de se tenir debout, de se déplacer et de placer des outils ou des matériaux en toute sécurité. Les surfaces antidérapantes sont couramment utilisées pour améliorer l"adhérence en extérieur ou dans des conditions humides.
Les planches doivent correspondre à la taille de la baie d"échafaudage et reposer solidement sur les longerons de support. Ils doivent avoir une capacité de charge suffisante pour le travail prévu. Les planches endommagées, pliées ou instables ne doivent pas être utilisées dans les systèmes d’échafaudage ringlock.
Planches d"orteil
Des plinthes sont installées le long des bords de la plate-forme pour empêcher les outils et les matériaux de tomber. Ils constituent un élément important de la protection des bords des échafaudages ringlock. Les plinthes aident également à définir des zones de travail sûres sur les plates-formes surélevées.
Dans de nombreux projets, les plinthes sont utilisées avec les garde-corps et les rails intermédiaires. Cette combinaison réduit les risques de chute et protège les travailleurs situés sous l"échafaudage. Des plinthes correctement fixées améliorent la sécurité globale des échafaudages ringlock pendant le fonctionnement quotidien.
Échelles et accès aux escaliers
Les échelles et les escaliers permettent un accès vertical à l’échafaudage ringlock. Ils permettent aux travailleurs de se déplacer entre les niveaux sans grimper sur les normes ou les registres. Un chemin d"accès dédié améliore à la fois la sécurité et l"organisation du chantier.
Pour les structures plus hautes, les tours d’escalier sont souvent préférées car elles permettent un mouvement plus facile et plus stable. Les échelles doivent être solidement fixées et positionnées à l"écart des zones de travail à haut risque. La planification d’un accès sécurisé est un élément clé de l’installation d’échafaudages ringlock.
Composant
Fonction principale
Exigence clé
Norme verticale
Support vertical principal
Tube droit et espacement précis des rosaces
Grand livre horizontal
Connexion à la baie et prise en charge de la plate-forme
Longueur correcte et verrouillage sécurisé du coin
Renfort diagonal
Stabilité latérale
Angle approprié et connexion ferme
Prise de base
Nivellement du sol
Support stable et réglage de la hauteur
Planche d"acier
Plateforme de travail
Surface antidérapante et capacité de charge
Conseil d"orteil
Protection des bords
Fixation sécurisée le long des bords de la plateforme
Échelle/Escalier
Accès vertical
Connexion sûre et stable
Comment installer un échafaudage Ringlock
Étape 1 : préparer le site
Avant d"installer un échafaudage ringlock, la stabilité, la planéité et la capacité portante du sol doivent être vérifiées. Les sols mous, les débris meubles, l"eau stagnante et les surfaces inégales doivent être corrigés avant le début de l"assemblage. Une mauvaise fondation peut affecter l’alignement et la sécurité de l’ensemble de la structure d’échafaudage ringlock.
La zone d"installation doit également être débarrassée de tout matériel inutile. Les travailleurs ont besoin de suffisamment d’espace pour placer les composants, se déplacer en toute sécurité et construire l’échafaudage en séquence. Une bonne préparation du site réduit les problèmes d’installation et améliore l’efficacité des échafaudages ringlock.
Étape 2 : Installer les prises de base et les colliers de base
Les vérins de base doivent être placés conformément au dessin de disposition de l"échafaudage ou à l"espacement prévu des baies. Chaque cric de base doit reposer fermement sur le sol ou sur une plaque de support appropriée. La hauteur doit être ajustée avec soin pour créer un point de départ de niveau pour l"échafaudage ringlock.
Des colliers de base ou des pièces de démarrage sont ensuite installés au-dessus des vérins de base. Ces composants créent le premier niveau de connexion pour les registres. Un positionnement correct à ce stade est important car toute erreur peut continuer vers le haut à travers le système d"échafaudage ringlock.
Étape 3 : Ériger des normes verticales
Les standards verticaux sont placés sur les colliers de base pour commencer à former le cadre d"échafaudage. Les travailleurs doivent vérifier que chaque étalon est droit et correctement posé. Les positions des rosaces doivent être orientées dans les bonnes directions pour la connexion du grand livre et du renfort.
À ce stade, les échafaudages ringlock ne doivent pas être construits trop haut avant que le niveau inférieur ne soit entièrement sécurisé. Les contrôles d"alignement temporaires réduisent le risque d"instabilité. Une installation verticale correcte améliore la résistance et l’apparence du système d’échafaudage ringlock terminé.
Étape 4 : Connecter les registres horizontaux
Des longerons horizontaux sont installés entre les montants pour former la première travée rectangulaire. Les têtes de coin doivent être insérées dans les rosaces et verrouillées fermement avec un marteau. Cela crée le cadre de base de l’échafaudage ringlock.
Les registres doivent être installés de niveau et dans le bon ordre. Ils maintiennent les montants en place et préparent la structure pour le contreventement et les plates-formes. Si les longerons sont lâches ou inégaux, les échafaudages ringlock peuvent devenir difficiles à aligner aux niveaux supérieurs.
Étape 5 : Installer les renforts diagonaux
Les renforts diagonaux doivent être installés une fois le cadre de base formé. Ils se connectent entre les normes et empêchent les mouvements latéraux. Un contreventement approprié est essentiel pour maintenir la rigidité des échafaudages ringlock.
Les supports doivent être placés conformément à la conception de l"échafaudage et aux exigences du site. Les structures hautes, les emplacements exposés et les plates-formes robustes peuvent nécessiter un contreventement supplémentaire. Une installation correcte du renfort maintient l"échafaudage ringlock stable sous les charges de travail.
Étape 6 : Placer les planches d"acier
Des planches d"acier sont installées sur les longerons pour créer une plateforme de travail sécuritaire. Chaque planche doit reposer solidement, sans espaces ni mouvements excessifs. Les travailleurs doivent vérifier que les planches ne sont pas endommagées avant de les utiliser.
La plate-forme doit être suffisamment large pour la tâche prévue et pour un déplacement en toute sécurité. La surcharge doit être évitée car chaque plate-forme d"échafaudage ringlock a une capacité conçue. Un placement correct des planches améliore à la fois la sécurité et l’efficacité du travail.
Étape 7 : Installer les garde-corps, les plinthes et l"accès
Des garde-corps, des traverses médianes et des plinthes doivent être installés sur les bords exposés des plates-formes d"échafaudage ringlock. Ces composants réduisent les risques de chute et empêchent les matériaux de tomber. Ils doivent être solidement fixés avant d’utiliser la plateforme.
Des échelles ou des systèmes d"escalier doivent ensuite être installés dans les zones d"accès désignées. Les composants d"accès doivent être stables, clairs et faciles d"accès. Une voie d"accès sécurisée empêche les travailleurs de grimper sur les éléments structurels des échafaudages ringlock.
Étape d"installation
Action principale
Objectif sécurité
Préparation du terrain
Dégager et niveler le sol
Fondation stable
Configuration de base
Placer les crics et les colliers de base
Alignement précis
Normes
Installer des supports verticaux
Positionnement vertical
Grands livres
Connecter les membres horizontaux
Verrouillage sécurisé des cales
Croisillons
Ajouter un support diagonal
Stabilité latérale
Planches
Construire une plateforme de travail
Capacité de charge et surface antidérapante
Protection
Installer des garde-corps et des plinthes
Protection contre les chutes et les objets
Conseils de sécurité pour l’installation d’échafaudages Ringlock
Vérifiez les composants avant l"assemblage
Tous les composants d’échafaudage ringlock doivent être inspectés avant l’installation. Les montants, longerons, renforts, planches et vérins de base doivent être exempts de fissures, de corrosion grave, de déformation ou de connecteurs endommagés. Les pièces défectueuses doivent être immédiatement retirées du service.
L’inspection est particulièrement importante pour les échafaudages ringlock réutilisés. Un transport et un assemblage répétés peuvent provoquer une usure des têtes de coin, des rosaces et des crochets de planches. La vérification des composants réduit les risques pour la sécurité avant que les travailleurs ne commencent l"installation.
Suivez la séquence d"assemblage correcte
Les échafaudages Ringlock doivent être installés de la base vers le haut dans une séquence contrôlée. Le niveau inférieur doit être nivelé, connecté et renforcé avant que les niveaux supérieurs ne soient ajoutés. Cela maintient la structure stable à chaque étape de l"installation.
Sauter des étapes peut créer des risques cachés dans les échafaudages ringlock. Par exemple, placer des planches avant un contreventement approprié peut provoquer une instabilité. Une séquence d’installation claire améliore la cohérence et réduit les erreurs humaines.
Évitez de surcharger la plateforme
Chaque plate-forme d"échafaudage ringlock a une limite de charge basée sur la conception, la taille de la baie, la qualité de l"acier et la capacité des planches. Les travailleurs doivent éviter de placer trop de matériaux sur une seule zone de la plate-forme. Les charges concentrées peuvent créer des contraintes et réduire la sécurité structurelle.
Le matériel doit être réparti uniformément sur la plateforme. Les objets lourds doivent être placés conformément aux directives du projet et à la conception de l"échafaudage. Un contrôle approprié de la charge assure la sécurité des échafaudages ringlock pendant le travail actif.
Erreurs d"installation courantes
Mauvais nivellement de la base
Un mauvais nivellement de la base est l’un des problèmes d’installation d’échafaudages ringlock les plus courants. Si les vérins de base ne sont pas réglés correctement, l"échafaudage peut pencher à mesure que la hauteur augmente. Cela peut affecter à la fois la stabilité et la sécurité de la plateforme.
Un sol irrégulier ne doit jamais être ignoré lors de l’installation. Les travailleurs doivent utiliser des plaques de base ou des semelles appropriées lorsque cela est nécessaire. Une fondation stable et de niveau est la première condition pour une installation sûre d’un échafaudage ringlock.
Contreventement manquant ou incorrect
Des renforts manquants peuvent affaiblir les échafaudages ringlock même lorsque les normes et les registres semblent sécurisés. Les renforts diagonaux offrent une résistance latérale et empêchent les mouvements sous le vent ou sous des charges de travail. Sans eux, la structure pourrait devenir instable.
Un positionnement incorrect du corset peut également réduire les performances du système. Les supports doivent suivre la disposition de conception et se connecter fermement aux rosaces. Un contreventement approprié maintient l’échafaudage ringlock rigide et fiable.
Connexions de coin lâches
Les cales desserrées réduisent la résistance des joints d’échafaudage ringlock. Chaque connexion en coin doit être entièrement installée et serrée lors de l"installation. Un longeron ou un renfort lâche peut créer un mouvement et affecter l’ensemble du cadre.
Les travailleurs doivent revérifier les connexions une fois chaque niveau terminé. Les vibrations, les manipulations ou un verrouillage incomplet peuvent provoquer des points faibles. Des contrôles réguliers des connexions améliorent la sécurité des échafaudages ringlock sur site.
Choisir les composants d"échafaudage Ringlock
Matériau et qualité d"acier
Le matériau de l’échafaudage ringlock affecte sa capacité de charge, sa durabilité et sa durée de vie. Les aciers Q235 et Q345 sont couramment utilisés en fonction des exigences du projet. Les échafaudages ringlock robustes nécessitent souvent des matériaux plus solides et un contrôle de qualité plus strict.
Les acheteurs doivent confirmer le diamètre du tube, l"épaisseur de la paroi et la qualité de l"acier avant d"acheter. Ces spécifications déterminent les performances du système sous charge. Des données claires sur les matériaux permettent une sélection plus sûre d’échafaudages ringlock.
Soudage et traitement de surface
La qualité du soudage est essentielle car les échafaudages ringlock dépendent de joints de rosette et de connecteurs solides. Les soudures doivent être propres, cohérentes et suffisamment solides pour une utilisation répétée. Un mauvais soudage peut réduire les performances de charge et créer des risques pour la sécurité.
Le traitement de surface affecte également la durabilité. Les échafaudages ringlock galvanisés à chaud offrent une forte résistance à la corrosion dans les environnements extérieurs et industriels. Un revêtement galvanisé uniforme protège l"acier et prolonge la durée de vie.
Compatibilité et adéquation au projet
Les composants d"échafaudage Ringlock doivent correspondre en taille, en conception de connexion et en norme du système. Les pièces incompatibles peuvent ne pas se verrouiller correctement ou créer un alignement inégal. Cela peut ralentir l’installation et réduire la fiabilité structurelle.
L’adéquation du projet doit également être prise en compte avant de commander. La taille, la hauteur, la largeur de la plate-forme, la méthode d"accès et les exigences de charge doivent correspondre aux conditions du chantier. La sélection correcte des composants rend l’installation des échafaudages ringlock plus fluide et plus sûre.
Conclusion
L"échafaudage Ringlock est un système solide, flexible et efficace pour les projets de construction, d"infrastructure et d"accès industriel. Ses principaux composants, notamment les montants, les longerons, les renforts, les vérins de base, les planches d"acier, les plinthes et les systèmes d"accès, travaillent ensemble pour créer une structure de travail stable et pratique. Une installation correcte, un contreventement correct, un verrouillage sécurisé des cales et une inspection régulière sont essentiels pour une performance sûre de l"échafaudage ringlock. Nanjing Uni-Tech Metalwork Company Ltd. fournit des systèmes et des composants d"échafaudage ringlock pour les projets qui nécessitent une structure fiable, des matériaux durables et des solutions d"échafaudage professionnelles.
FAQ
Quels sont les principaux composants des échafaudages ringlock ?
Les principaux composants des échafaudages ringlock comprennent les montants verticaux, les longerons horizontaux, les entretoises diagonales, les vérins de base réglables, les planches d"acier, les plinthes, les échelles et les systèmes d"accès aux escaliers. Ces pièces se connectent via des rosaces et des verrous en coin pour former un échafaudage stable. Chaque composant a une fonction spécifique en matière de support de charge, d"accès, de stabilité ou de protection.
Comment installer un échafaudage ringlock ?
L"installation des échafaudages Ringlock commence par la préparation du site et le nivellement du vérin de base. Les normes sont ensuite installées, les registres sont connectés, les supports sont ajoutés et les plates-formes sont placées. Des garde-corps, des plinthes et des systèmes d"accès doivent être installés avant que l"échafaudage soit utilisé.
L’échafaudage ringlock est-il facile à assembler ?
L"échafaudage Ringlock est plus facile à assembler que de nombreux systèmes traditionnels car il utilise des connexions à verrouillage par coin. La conception modulaire réduit les pièces détachées et permet une installation plus rapide. Cependant, les travailleurs formés doivent toujours suivre les procédures appropriées pour garantir un assemblage en toute sécurité.
Pourquoi les diagonales sont-elles importantes dans les échafaudages ringlock ?
Les renforts diagonaux améliorent la stabilité latérale des échafaudages ringlock. Ils réduisent le balancement et aident la structure à résister au vent, aux vibrations et aux charges inégales. Sans contreventement approprié, les échafaudages ringlock peuvent perdre de leur rigidité et devenir dangereux.
Les échafaudages ringlock peuvent-ils être réutilisés ?
Les échafaudages Ringlock peuvent être réutilisés plusieurs fois s’ils sont correctement entretenus. Les composants doivent être inspectés pour détecter toute déformation, corrosion, fissures et connecteurs endommagés avant chaque utilisation. Les échafaudages ringlock galvanisés à chaud offrent généralement une meilleure durabilité pour une utilisation répétée.
