Comment ériger un échafaudage Kwikstage : guide de sécurité étape par étape

Le montage d'échafaudages Kwikstage est le processus d'assemblage de standards, de longerons, de traverses, de renforts, de planches, de vérins de base et d'accessoires de sécurité dans une structure d'accès temporaire stable. Le système utilise des connexions par coin, de sorte que chaque composant doit être positionné, verrouillé, renforcé et inspecté dans le bon ordre. Ce guide explique le processus général de montage des échafaudages Kwikstage, mais l'assemblage final doit toujours suivre les dessins du projet, les réglementations locales, les conditions du site et l'inspection par une personne compétente.

Points clés à retenir

● Les échafaudages Kwikstage doivent être érigés sur une base ferme, de niveau et inspectée.

● Les principales étapes de montage comprennent la configuration de la base, les normes, les longerons, les traverses, les contreventements, les plates-formes, les garde-corps et l'inspection finale.

● Les standards, longerons, traverses, renforts, planches, vérins de base et accessoires compatibles doivent être utilisés ensemble.

● Les renforts, le support de la plate-forme, les garde-corps, les plinthes et les points d'accès doivent être vérifiés avant utilisation.

● Les structures complexes d'échafaudage Kwikstage nécessitent des dessins de projet, une conformité locale et un examen technique.

Qu’est-ce que l’échafaudage Kwikstage ?

Structure de base de l"échafaudage Kwikstage

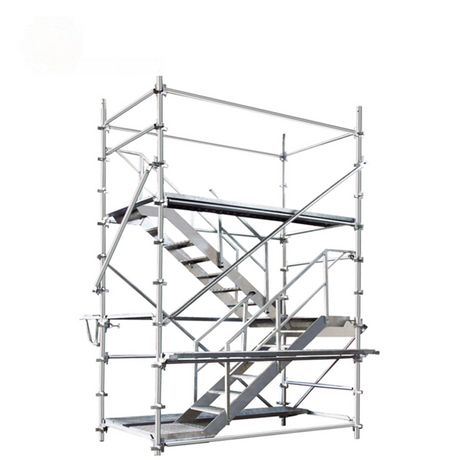

Kwikstage Scaffolding est un système d'échafaudage modulaire composé de standards verticaux, de longerons horizontaux, de traverses, de renforts, de planches, de vérins de base et d'accessoires. Il est conçu pour un montage et un démontage rapides, ce qui le rend adapté aux configurations d'échafaudages répétées. Le système est couramment utilisé pour les accès aux constructions, les travaux de façade, le support de coffrage, l'étaiement, la maintenance et les projets industriels.

Principaux composants utilisés pendant le montage

Les principaux éléments verticaux sont des standards, tandis que les longerons et les traverses forment la longueur et la largeur de la baie d"échafaudage. Les renforts assurent la stabilité latérale et les planches créent la plate-forme de travail. Les normes d"échafaudage Kwikstage répertoriées sur le site Web incluent des longueurs de 500 mm, 1 000 mm, 1 500 mm, 2 000 mm, 2 500 mm et 3 000 mm, tandis que les longueurs de tableau arrière incluent 530 mm, 560 mm, 760 mm, 1 000 mm, 1 270 mm, 2 438 mm et 3 048 mm.

Pourquoi la connexion Wedge est importante

Le système de verrouillage par cale est la caractéristique clé des échafaudages Kwikstage. Les traverses s"insèrent dans les emboutissages inférieurs en V des standards et sont utilisées pour transporter des planches d"acier. Cette méthode de connexion permet d"assembler le cadre d"échafaudage avec des points de connexion cohérents au lieu de nombreux coupleurs lâches.

Outils et contrôles de sécurité avant d"ériger un échafaudage Kwikstage

Inspection du site et du sol

Avant d"ériger un échafaudage Kwikstage, la zone de travail doit être dégagée, mesurée et vérifiée pour la stabilité du sol. Les sols mous, les pentes, les trous, la circulation à proximité, les risques aériens et les conditions de drainage peuvent affecter la disposition de l"échafaudage. Les plaques de base ou les vérins de base réglables doivent être placés sur un support approprié pour réduire les problèmes de tassement et d"alignement.

Inspection des composants avant l"assemblage

Tous les composants d’échafaudage Kwikstage doivent être vérifiés avant utilisation. Les montants, longerons, traverses, renforts, planches, vérins de base et accessoires doivent être exempts de fissures, de corrosion grave, de flexion, de soudures brisées, de cales endommagées ou de points de connexion déformés. Les composants de différents systèmes ne doivent pas être mélangés à moins que la conception n"ait été vérifiée par une personne qualifiée.

Tableau d"inspection avant montage

Comment monter un échafaudage Kwikstage étape par étape

Étape 1 : Délimiter la zone de l"échafaudage

Commencez par marquer la longueur, la largeur, la position des baies et les points d"accès de l"échafaudage en fonction de la disposition du projet. La ligne d"échafaudage doit suivre la façade du bâtiment ou la zone de travail tout en laissant suffisamment d"espace pour les travailleurs et les matériaux. Un agencement précis maintient le cadre de l"échafaudage Kwikstage aligné par rapport à la première travée.

Étape 2 : Installer les plaques de base ou les prises de base

Placez les plaques de base ou les vérins de base réglables aux positions standard prévues. La base doit être de niveau et capable de supporter la charge de l"échafaudage. Si le sol est irrégulier, les crics de base peuvent corriger les différences de hauteur, mais un réglage excessif doit être évité à moins que la conception ne le permette.

Étape 3 : Positionner les premiers standards

Installez les premiers standards verticaux sur les points de base préparés. Les montants doivent rester d’aplomb car le premier levage contrôle l’alignement de l’ensemble de la structure de l’échafaudage Kwikstage. Les tailles standard répertoriées sur le site Web, de 500 mm à 3 000 mm, permettent une planification en hauteur avec des sections verticales modulaires.

Étape 4 : Connectez les registres et les traverses

Après avoir positionné les poteaux, connectez les longerons sur toute la longueur de l"échafaudage et les traverses sur toute la largeur. La connexion en coin doit être bien en place et verrouillée à chaque joint. Les traverses supportent les planches et la largeur de la plate-forme, de sorte que les traverses manquantes ou desserrées peuvent affaiblir le pont de travail.

Étape 5 : Installer les renforts diagonaux

Les renforts diagonaux doivent être installés tôt pour stabiliser la première travée. Les renforts empêchent le cadre de l"échafaudage Kwikstage de se balancer sous l"effet du mouvement, du vent ou d"une charge inégale. Les tailles de diagonales répertoriées sur le site Web incluent 760 × 1 500 mm, 760 × 2 000 mm, 1 830 × 2 000 mm, 1 830 × 2 500 mm et 2 440 × 2 500 mm.

Étape 6 : Placer les planches et les plates-formes de travail

Une fois le cadre et le contreventement stables, placez des planches d"échafaudage ou des plates-formes de travail sur les traverses supportées. Les planches doivent reposer à plat et ne doivent pas basculer, glisser ou surplomber au-delà de la disposition approuvée. Les supports latéraux peuvent être utilisés lorsqu"un accès plus étroit à la façade est requis, avec les options de supports latéraux répertoriées pour 1 panneau, 2 panneaux et 3 panneaux.

Étape 7 : Installer des garde-corps, des plinthes et des points d"accès

Des garde-corps, des plinthes, des échelles et des voies d"accès doivent être installés avant d"utiliser la plate-forme. Ces pièces de sécurité réduisent les risques de chute et les risques de chute de matériaux pendant les travaux. L"échafaudage Kwikstage ne doit pas être traité comme complet tant que les composants de protection des bords et d"accès ne sont pas en place.

Étape 8 : étendre jusqu"au prochain ascenseur

Une fois le premier ascenseur vérifié, l’ascenseur suivant peut être monté en répétant la même séquence. Les normes sont étendues, les longerons et les traverses sont fixés, les entretoises sont installées et les plates-formes sont placées selon les besoins. Chaque ascenseur doit être vérifié avant que le travail ne continue vers le haut.

Étape 9 : Inspection finale avant utilisation

Une personne compétente doit inspecter la structure complète de l"échafaudage Kwikstage avant de l"utiliser. L"inspection doit couvrir le support de base, l"alignement vertical, les cales verrouillées, les contreventements, les planches, les garde-corps, les plinthes, les points d"accès et les dommages visibles aux composants. Si l"échafaudage est modifié, exposé à des intempéries ou chargé différemment du plan original, il doit être inspecté à nouveau.

Référence de la séquence d"érection

Tableau de séquence d"étapes

Comment utiliser la séquence sur site

La séquence d’érection doit être suivie de la base vers le haut. Les échafaudages Kwikstage ne doivent pas être construits au hasard, car le support de la plate-forme, le contreventement et la protection des bords dépendent du bon ordre. Chaque baie doit être stable avant que la section suivante ne soit ajoutée.

Compatibilité des composants pendant le montage

Kwikstage Scaffolding s’appuie sur des composants compatibles. Les matériaux répertoriés sur le site Web incluent l"acier Q235 et Q355, avec des traitements de surface galvanisés à chaud et enduits de poudre pour différents articles Kwikstage. Plusieurs produits répertoriés font également référence aux normes AS1576, AS/NZS 1576, EN74 ou BS1139, selon l"article.

Erreurs courantes lors du montage d"échafaudages Kwikstage

Partir sur une base instable

De nombreux problèmes d’érection commencent à la base. Si les crics de base sont placés sur un sol faible ou inégal, l"échafaudage peut s"affaisser, pencher ou devenir difficile à aligner. Une base stable est essentielle car chaque norme transfère la charge vers le bas à travers le cadre de l"échafaudage.

Bretelles ou composants de sécurité manquants

Un échafaudage doté de montants, de longerons et de planches peut sembler utilisable, mais il n’est pas complet sans un contreventement et une protection des bords appropriés. L"absence de renforts peut réduire la stabilité latérale, en particulier sur les structures hautes ou les longues façades. L’absence de garde-corps, de plinthes ou de voies d’accès sécurisées peut créer de graves dangers sur le site.

Mélanger des pièces incompatibles

L"échafaudage Kwikstage doit être assemblé comme un système compatible. Le mélange de pièces provenant de différents systèmes d"échafaudage peut affecter l"ajustement des cales, la force de connexion, l"espacement des baies et le support de la plate-forme. La compatibilité des composants doit être confirmée avant le montage, en particulier pour l"approvisionnement en gros ou les pièces de rechange.

Règles de sécurité pour le montage d"échafaudages Kwikstage

Suivez les dessins et les réglementations locales

Le processus de montage doit suivre les dessins du projet, les procédures du site et les réglementations locales en matière d"échafaudages. Les étapes générales sont utiles, mais elles ne remplacent pas la conception spécifique au projet. La hauteur, l"espacement des attaches, la classe de charge, la disposition de la plate-forme et la disposition des contreventements doivent être confirmés avant le début des travaux.

Contrôler les charges pendant le montage et l"utilisation

Les matériaux ne doivent pas être stockés sur l"échafaudage à moins que la structure ne soit conçue pour cette charge. Les échafaudages Kwikstage utilisés pour l"étaiement, le coffrage ou les travaux lourds nécessitent une vérification de charge séparée. Les travailleurs doivent éviter les charges d"impact soudaines, les plates-formes surchargées et le stockage de matériaux sans support.

Inspecter avant chaque utilisation

L"inspection doit se poursuivre après le montage. Les conditions météorologiques, les vibrations, les impacts, les mouvements de matériaux ou les modifications de l"échafaudage peuvent modifier l"état de sécurité de la structure. Tout composant endommagé, cale desserrée, planche instable, garde-corps manquant ou base décalée doit être corrigé avant que l"échafaudage soit réutilisé.

Quand demander une assistance à un fournisseur ou à un ingénieur

Structures d"échafaudage hautes ou complexes

Les bâtiments de grande hauteur, les façades irrégulières, les ponts, les usines et les structures industrielles peuvent nécessiter une planification détaillée des échafaudages. Dans ces cas, les échafaudages Kwikstage doivent être sélectionnés et érigés conformément aux dessins, aux conditions du site et à l"examen technique. De simples conseils étape par étape ne suffisent pas pour les travaux temporaires complexes.

Projets d"étaiement, de coffrage et de travaux lourds

Lorsque l"échafaudage Kwikstage est utilisé pour l"étaiement ou le support de coffrage, la structure peut supporter des charges au-delà de l"utilisation normale de l"accès. Le transfert de charge, le support de base, le contreventement, les attaches et la conception de la plate-forme nécessitent une vérification minutieuse. Un ingénieur qualifié ou un concepteur d"échafaudages compétent doit examiner ces applications avant le montage.

Achats groupés et correspondance de composants

Pour les commandes importantes, la liste des composants doit correspondre au plan de montage. Les standards, les longerons, les traverses, les renforts, les supports latéraux, les planches, les vérins de base et les accessoires doivent être répertoriés séparément par taille, matériau, finition et norme. Cela réduit les pièces manquantes lors du montage et améliore l"emballage, l"inspection et la distribution sur site.

Conclusion

Le montage des échafaudages Kwikstage commence par l"inspection du site, la configuration de la base, le positionnement standard, la connexion du longeron et du tableau arrière, le contreventement, le placement de la plate-forme, l"installation du garde-corps, l"extension de l"ascenseur supérieur et l"inspection finale. Chaque étape doit être effectuée dans l"ordre car le système dépend d"un alignement correct, de joints en coin verrouillés, de plates-formes stables et de composants de sécurité complets. Les détails des échafaudages Kwikstage répertoriés sur le site Web incluent l"acier Q235 et Q355, les finitions galvanisées à chaud et thermolaquées, les longueurs standard de 500 mm à 3 000 mm, les tailles de tableau arrière de 530 mm à 3 048 mm et les options de supports latéraux pour 1, 2 et 3 planches.

Pour les projets résidentiels, commerciaux, d"infrastructure, d"étaiement, de coffrage et industriels, les composants d"échafaudage Kwikstage doivent être sélectionnés en fonction des dessins, des conditions du site et des exigences de compatibilité. Nanjing Uni-Tech Metalwork Company Ltd. fournit des systèmes et des composants d"échafaudage Kwikstage avec différents matériaux, finitions et options standard. Les acheteurs peuvent préparer la hauteur de l"échafaudage, la disposition des baies, la largeur de la plate-forme de travail, les exigences en matière de traitement de surface et les listes de composants avant de demander un devis d"échafaudage Kwikstage.

FAQ

Comment monter un échafaudage Kwikstage ?

L"échafaudage Kwikstage est érigé en préparant le site, en installant des plaques de base ou des vérins de base, en positionnant les standards, en reliant les longerons et les traverses, en installant des renforts, en plaçant des planches, en ajoutant des garde-corps et des plinthes, en prolongeant les ascenseurs supérieurs et en effectuant l"inspection finale. La séquence doit suivre les dessins du projet et les règles de sécurité locales.

Quels composants sont nécessaires pour ériger un échafaudage Kwikstage ?

Les principaux composants comprennent les montants, les longerons, les traverses, les diagonales, les planches d"échafaudage, les vérins de base, les supports latéraux, les garde-corps, les plinthes et les accessoires. Chaque composant a un rôle spécifique dans la structure de l"échafaudage. Les pièces d"échafaudage Kwikstage compatibles doivent être utilisées ensemble pour maintenir une connexion et un support de plate-forme corrects.

Les échafaudages Kwikstage peuvent-ils être érigés sur un sol inégal ?

Les échafaudages Kwikstage peuvent être érigés sur un sol irrégulier uniquement lorsque la base est correctement préparée et ajustée. Des crics de base peuvent être utilisés pour le nivellement, mais le sol doit toujours être suffisamment ferme pour supporter la charge. Un réglage excessif ou un sol faible peut réduire la stabilité de l"échafaudage.

Avez-vous besoin de supports lors du montage d"un échafaudage Kwikstage ?

Oui, les renforts sont importants pour la stabilité des échafaudages Kwikstage. Ils aident à contrôler les mouvements latéraux et à réduire le balancement des structures d"échafaudage hautes, longues ou exposées. La disposition des contreventements doit respecter les dessins du projet, la hauteur de l"échafaudage, l"exposition au vent et les exigences de sécurité locales.

Qui doit inspecter les échafaudages Kwikstage avant utilisation ?

Les échafaudages Kwikstage doivent être inspectés par une personne compétente avant utilisation. L"inspection doit vérifier le support de base, l"alignement vertical, les cales verrouillées, les contreventements, les planches, les garde-corps, les plinthes, les points d"accès et l"état des composants. Toute condition dangereuse doit être corrigée avant que les travailleurs n’utilisent l’échafaudage.
