L'échafaudage de Cuplock est réputé pour sa vitesse, sa force et sa polyvalence, ce qui en fait un choix de premier plan pour divers projets de construction dans le monde. Cependant, la sélection des spécifications correctes - principalement les normes (diamètre du tube et épaisseur de paroi) et les longueurs du grand livre - est cruciale pour assurer la sécurité, l'efficacité et la rentabilité. Voici un guide pour faire le bon choix:
1. Comprendre les bases de Cuplock:

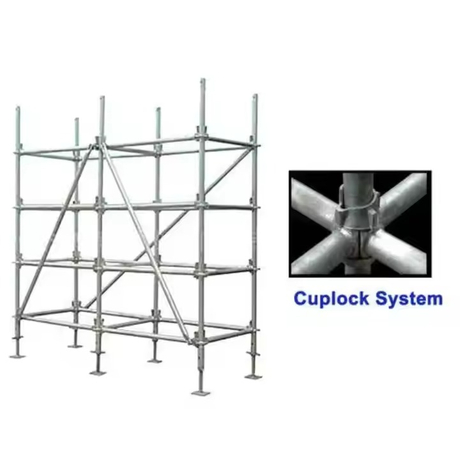

Système: dispose de tasses préfabriquées sur les normes verticales à intervalles fixes (généralement 500 mm ou 1000 mm). Les livres et les transoms se connectent simultanément à ces tasses à l'aide de lames pivotantes, créant un nœud rigide.

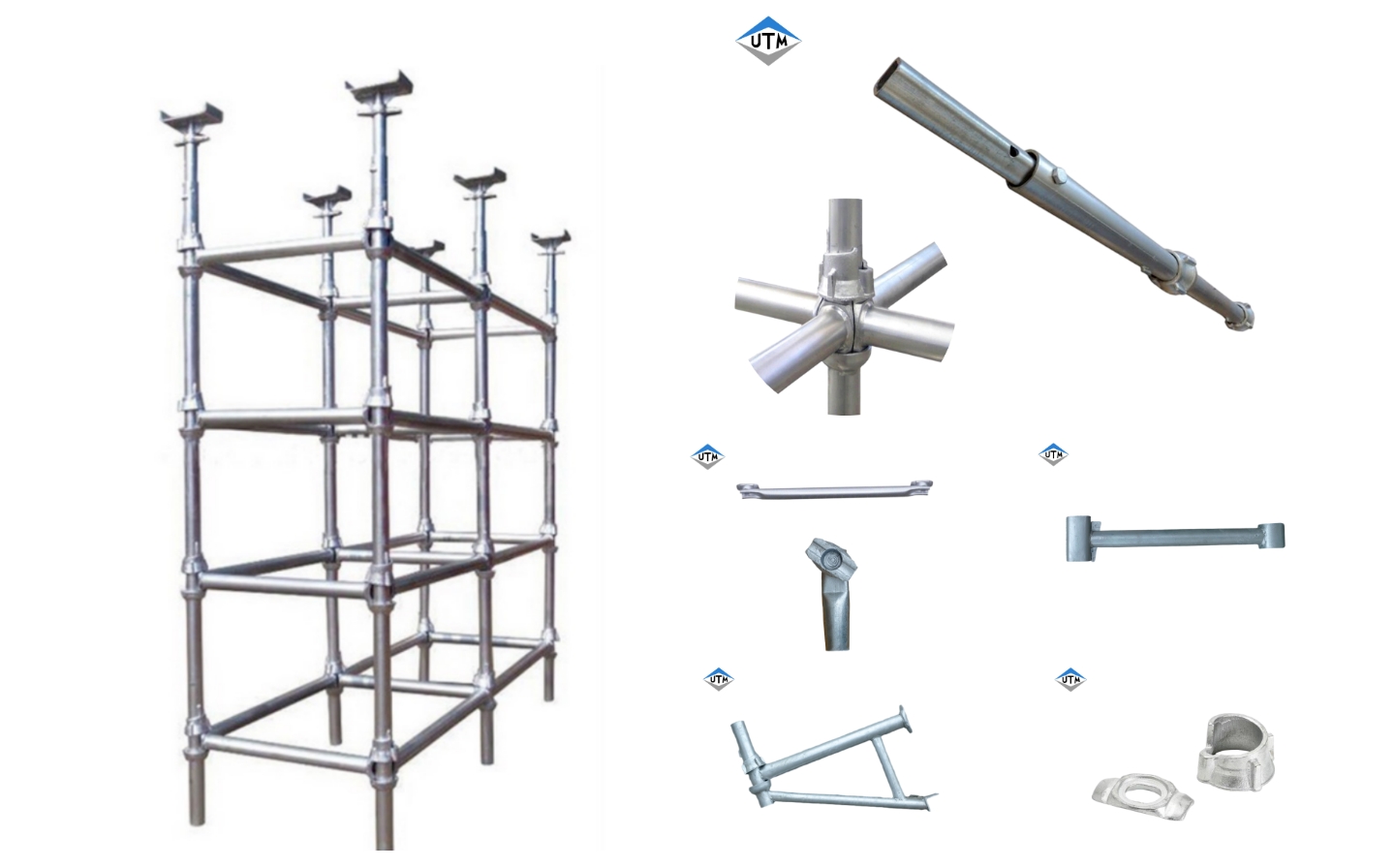

Composants clés: normes (verticales), registres (horizontaux), transoms (porteurs), prises de base, coupleurs à manches et bretelles nécessaires.
2. Spécifications de base à considérer:
Taille standard (diamètre du tube et épaisseur de paroi):
48,3 mm OD (diamètre extérieur): Il s'agit de la norme globale la plus courante . Les épaisseurs de paroi vont généralement de 3,2 mm (communes) à 4,0 mm (robustes lourds). Choisissez 4,0 mm pour des charges plus élevées, des hauteurs plus élevées ou des environnements exigeants.
60,3 mm OD: Utilisé pour des projets nécessitant une capacité de chargement exceptionnelle (par exemple, des forfaits lourds, des plates-formes de stockage de matériaux) ou des structures très hautes . Offre une résistance et une rigidité supérieures.
Facteur critique: capacité de charge. Des charges plus lourdes (travailleurs, matériaux, équipements) exigent des murs plus épais ou des diamètres plus grands. Consultez toujours les tables de charge fournies par le fabricant / fournisseur spécifique à la taille standard et à l'épaisseur de la paroi.
Longueur du grand livre:
Accès et obstacles du site: Choisissez des longueurs qui naviguent autour des colonnes, des machines ou des espaces serrés.
Conception structurelle: La largeur de la baie a un impact direct sur la stabilité de l'échafaudage et la distribution de la charge. Les calculs d'ingénierie sont essentiels, en particulier pour les grandes baies.
Efficacité: La normalisation sur moins de longueurs de grand livre (par exemple, 2,0 m et 1,5 m) peut accélérer l'érection et réduire la complexité.
Exigences de la plate-forme: la longueur du grand livre influence le placement du transom et les longueurs de la carte de terrasse.
Détermine la largeur de la baie (distance entre les normes le long du grand livre).
Longues communes: 1,0 m, 1,5 m, 1,8 m, 2,0 m, 2,5 m, 3,0 m.
Facteurs de sélection:
Longueur du transom: détermine la longueur de levage (distance entre les livres). Les longueurs communes sont similaires aux livres (1,0 m, 1,5 m, 1,8 m, 2,0 m, 2,5 m, 3,0 m), choisis en fonction de la largeur de plate-forme et de la conception structurelle requise.
3. Facteurs clés influençant le choix des spécifications:
Classe d'utilisation et de chargement prévue:
Durée légère (inspection / accès): 48,3 mm x 3,2 mm Les normes suffisent souvent.
Construction générale (service moyen): 48,3 mm x 3,2 mm ou 4,0 mm est standard.
L'exécution lourde (maçonnerie, coffrage, stockage de matériaux): 48,3 mm x 4,0 mm ou 60,3 mm Les normes sont essentielles. Vérifiez les exigences de classe de charge (par exemple, BS EN 12811 de classe 4, 5 ou 6).
Hauteur d'échafaudage: les échafaudages plus grands connaissent des charges de vent plus importantes et nécessitent une stabilité accrue. Des diamètres plus grands (60,3 mm), des parois plus épaisses (4,0 mm), des largeurs de baie potentiellement plus petites et un contreventement accru sont généralement nécessaires.
Conditions du site:
Exposition au vent: les sites à vent élevé exigent des spécifications robustes (tubes plus forts, contreventement plus étroit, baies plus petites).
Conditions de sol: un sol inégal peut nécessiter des prises de base ou des planches de base plus réglables, mais ne modifie pas directement les spécifications du tube, sauf si affecter la stabilité de manière significative.
Contraintes d'accès: les espaces serrés nécessitent souvent des longueurs de registre plus courtes (1,0 m, 1,5 m) pour la maniabilité.
Règlements et normes locales: toujours respecter les codes d'échafaudage nationaux et locaux (par exemple, OSHA aux États-Unis, TG20: 21 / BS en 12811 au Royaume-Uni / UE, AS / NZS 1576 dans AUS / NZ). Ceux-ci dictent les exigences minimales pour les spécifications du tube, la conception et les facteurs de sécurité.
Inventaire et coût disponibles: considérez quel équipement la société de location ou votre propre cour possède. La normalisation des tailles communes (48,3 mm, 2,0 m / 1,5 m de livres) est généralement plus économique et facilement disponible que les tailles sur mesure. Équilibre la conception optimale avec une disponibilité pratique.
