L"industrie de la construction navale nécessite des systèmes d"échafaudages qui peuvent être adaptés à des géométries complexes, résister aux environnements marins difficiles et être érigés rapidement pour réduire le temps de quai lors de la construction et de l"entretien des navires. L"échafaudage Ringlock est l"une des options d"échafaudage modulaires les plus fiables pour les chantiers navals, les plates-formes offshore et les travaux de réparation maritime mondiaux au fil des ans.
Les systèmes Ringlock diffèrent des systèmes traditionnels de tubes et de colliers en ce sens qu"ils utilisent un système de connexion à rosace qui permet un renfort multidirectionnel sous pratiquement n"importe quel angle. Cette flexibilité rend les échafaudages ringlock idéaux pour les applications dans la construction navale où les contours de la coque, les surfaces courbes et les espaces intérieurs restreints constituent des défis constants.
Pourquoi les échafaudages Ringlock sont idéaux pour la construction navale

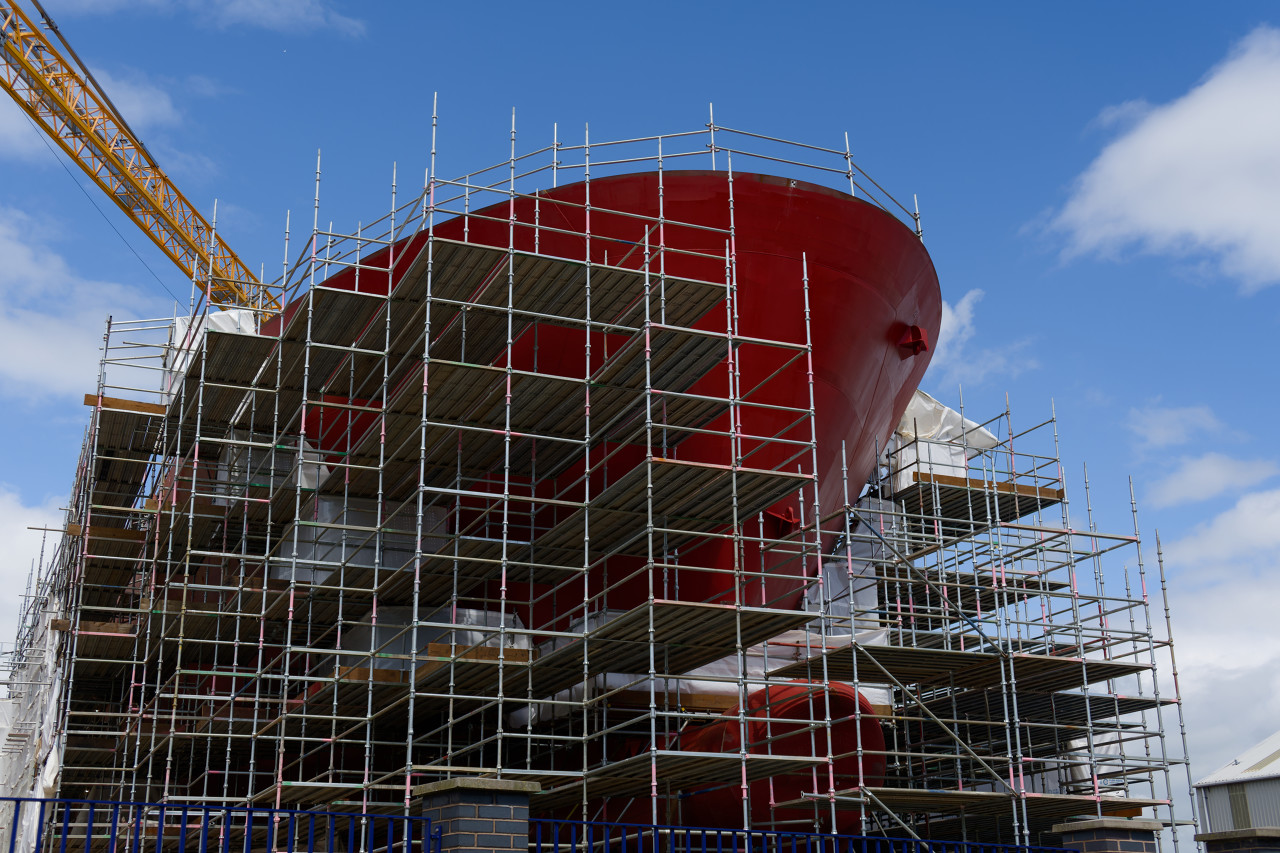

1. Adaptabilité supérieure aux formes de coque incurvées
Les coques de navires sont de grandes surfaces incurvées qui ne sont pas conformes à la géométrie rectangulaire des systèmes d"échafaudage conventionnels. L"échafaudage Ringlock est conçu avec un système de connexion à rosace, permettant aux longerons et aux diagonales d"être connectés à plusieurs angles tels que 45°, 90° et 135°, permettant aux échafaudages de se rapprocher du contour de la coque du navire.
La rosace est un disque circulaire soudé aux montants verticaux à intervalles réguliers (généralement 500 mm) et offre jusqu"à huit points de connexion par niveau. La haute densité de points de connexion permet aux échafaudages ringlock de s"adapter aux formes irrégulières sans nécessiter de composants fabriqués sur mesure, ce qui permet d"économiser du temps et des coûts de matériaux sur chaque projet.
2. Résistance et capacité de charge exceptionnelles
Les matériaux lourds, les équipements de soudage et les grandes équipes travaillant simultanément en hauteur sont courants dans les opérations de construction navale. Nous fabriquons donc des échafaudages ringlock en acier galvanisé Q355 à haute résistance, qui possède la forte capacité portante requise dans ces applications exigeantes.
Le mécanisme de verrouillage à tête en coin garantit une connexion rigide des nœuds qui peut transférer correctement les moments de flexion et les efforts tranchants. Un échafaudage ringlock correctement érigé peut supporter des charges lourdes pour le coulage du béton, le soudage des plaques d"acier et le soudage, toutes les tâches courantes dans la construction navale.
3. Résistance à la corrosion pour les environnements marins
L'eau salée, l'humidité et l'exposition aux produits chimiques font des chantiers navals l'un des environnements les plus corrosifs pour les équipements de construction. La galvanisation à chaud protège les composants de l'échafaudage ringlock de la rouille et de la corrosion, prolongeant ainsi considérablement la durée de vie du système, même dans des conditions offshore et maritimes..
Cette durabilité rend les échafaudages ringlock particulièrement précieux pour :
Construction et montage de chantier naval
Maintenance de plateforme pétrolière offshore
Réparation de navires d"eau salée
4. Montage et démontage rapides
Dans la construction navale, le temps, c"est de l"argent. Dans la construction navale, le temps, c"est de l"argent. La perte de revenus liée à l"exploitation correspond à la perte de temps quotidien d"un navire en cale sèche. La perte de revenus liée à l"exploitation correspond à la perte de temps quotidien d"un navire en cale sèche. Le système de verrouillage à cales et à rosaces des échafaudages Ringlock ne nécessite que des outils de base (généralement un marteau) pour verrouiller solidement les connexions. Le système de verrouillage à cales et à rosaces des échafaudages Ringlock ne nécessite que des outils de base (généralement un marteau) pour verrouiller solidement les connexions. Aucun boulon, vis ou outil mécanique n"est nécessaire pour l"assemblage standard. Aucun boulon, vis ou outil mécanique n"est nécessaire pour l"assemblage standard.
Ce processus rationalisé permet aux chantiers navals de :
Réduisez les coûts de main-d’œuvre et le temps de montage
Minimiser les temps d’arrêt des navires en cale sèche
Reconfigurez rapidement l"échafaudage car différentes zones de la coque nécessitent un accès
5. Stabilité multidirectionnelle
La conception de la rosace à huit trous permet une polyvalence totale à 360 degrés , permettant d'intégrer le contreventement diagonal sur plusieurs plans. Cette connectivité multidirectionnelle améliore considérablement la stabilité latérale, un facteur essentiel lorsque l'on travaille sur des structures de grands navires ou dans des conditions de haute mer où les charges de vent peuvent créer des forces inattendues sur les échafaudages.
Applications courantes des échafaudages Ringlock dans la construction navale
Projets de construction de coque et de nouvelle construction
Lors de la construction d"un nouveau navire, l"échafaudage ringlock fournit des plates-formes de travail sûres pour :
Montage et soudage de plaques d'acier : Création d'un accès stable autour des sections de coque courbes
Sablage et peinture : Application de revêtements anticorrosion sur les zones difficiles d'accès
Inspections structurelles : permettre des contrôles de qualité approfondis à toutes les étapes de la construction
Installation des équipements : Accompagner les ouvriers lors de l'installation des appendices de coque, des hélices et des gouvernails
La nature modulaire de l'échafaudage Ringlock signifie qu'il peut être configuré comme un échafaudage en cage à oiseaux pour les espaces intérieurs ouverts ou comme des plates-formes en porte-à-faux pour les sections de coque en surplomb.
Réparation de navires et entretien de cale sèche
Lorsque les navires entrent en cale sèche pour un entretien programmé, les échafaudages ringlock offrent la flexibilité nécessaire pour répondre à diverses exigences de réparation :
Sablage et repeinture de coque : Accès à toute la coque pour enlever les anciens revêtements et appliquer de nouvelles couches de protection
Dépose de l'hélice et de l'arbre : Plateformes stables pour travaux mécaniques dans les sections arrière confinées
Inspections des réservoirs : Entrée en toute sécurité dans les ballasts, les cales à marchandises et les réservoirs de carburant
Réparations structurelles : Accès pour le soudage, le remplacement du placage et la réparation des fissures
Travaux de plateforme offshore et de structure marine
Au-delà de la construction navale traditionnelle, les échafaudages ringlock sont largement utilisés dans les plates-formes pétrolières offshore, , les navires flottants de production, de stockage et de déchargement (FPSO) et les installations d'énergies marines renouvelables..
Les échafaudages offshore doivent être :
Montage et démontage rapides pour minimiser le temps de transfert en hélicoptère ou en bateau
Résistant à la corrosion pour un déploiement à long terme dans des environnements d"eau salée
Capable de supporter des équipements lourds et plusieurs travailleurs simultanément
L'échafaudage Ringlock répond à toutes ces exigences tandis que sa conception modulaire garantit que 80 % des composants peuvent être réutilisés dans différents projets offshore.
Aménagement intérieur et pourvoirie
L"intérieur d"un navire nécessite un échafaudage pour :
Installation de tuyaux et de conduits
Acheminement des câbles électriques
Montage du système de ventilation
Finition de la zone d"hébergement
Les tours d'escalier et les plates-formes d'accès de Ringlock permettent un déplacement sûr et efficace des travailleurs et des matériaux à travers des espaces intérieurs à plusieurs niveaux où des escaliers permanents n'ont pas encore été installés.
Spécifications techniques : ce qu"il faut rechercher dans les échafaudages Ringlock pour la construction navale
Lorsque vous recherchez des échafaudages ringlock pour des applications maritimes, tenez compte des spécifications suivantes :
Composant | Spécification | Pertinence maritime |
|---|
Matériel | Q355 Acier galvanisé haute résistance | Résistance à la corrosion, capacité de charge élevée |
Rosette | Conception à 8 trous, 4×90° + 4×angle | Contreventement multidirectionnel pour surfaces courbes |
Verrouillage en coin | Cale capturée et non détachable | Empêche les composants desserrés dans des conditions marines |
Connexion | Serrure à marteau, aucun outil requis | Montage/démontage rapide |
Longueur standard | 0,5 m, 1,0 m, 1,5 m, 2,0 m, 2,5 m, 3,0 m | Configuration en hauteur flexible |
Tailles du grand livre | 0,73 m à 3,07 m (divers) | S"adapte à différentes largeurs de baies |
Capacité de charge | Jusqu"à 450 kg/m² (configuration robuste) | Supports travailleurs + équipement |
Conformité | EN 12811, OSHA, normes maritimes locales | Répond aux exigences mondiales de sécurité des chantiers navals |
Accessoires clés pour les applications maritimes
Pour optimiser votre système d"échafaudage ringlock pour la construction navale, pensez à ces accessoires :
Crics de base réglables : Pour niveler les surfaces de quai inégales
Poutres en treillis et longerons en treillis : pour couvrir de grandes ouvertures et offrir une capacité de charge supplémentaire
Crochets de suspension : Pour suspendre les échafaudages au-dessus de l'eau
Garde-corps et plinthes : Dispositifs de sécurité intégrés conformes à la réglementation maritime
Planches de terrasse en acier : Plateformes de travail antidérapantes et durables
Ringlock vs Cuplock : quel est le meilleur pour la construction navale ?
Les échafaudages ringlock et cuplock sont des systèmes modulaires largement utilisés dans la construction navale, mais leurs différences de conception font du ringlock le choix préféré pour de nombreuses applications maritimes.
Fonctionnalité | Anneau de verrouillage | Cuplock |
|---|
Points de connexion | 8 par niveau de rosace | 4 par niveau de tasse |
Flexibilité angulaire | Multi-angle (45°, 90°, 135°) | Principalement 90° |
Adaptation des surfaces courbes | Excellent | Limité |
Stabilité latérale | Renfort multiplan supérieur | Bon pour les charges verticales |
Contour de coque | Idéal pour les formes complexes | Mieux pour les sections droites |
Utilisation idéale pour la construction navale | Coques courbées, intérieurs complexes | Sections de coque droites, intérieurs de réservoirs |
Quand choisir le ringlock pour la construction navale :
Sections de coque présentant une courbure importante
Projets nécessitant un accès multidirectionnel
Structures de grands navires avec charges latérales complexes
Maintenance de plateforme offshore
Pourquoi choisir un fournisseur fiable d"échafaudages Ringlock pour les projets maritimes
Lorsque vous achetez un échafaudage ringlock destiné à des applications de construction navale, sélectionnez un fournisseur qui comprend les exigences de l’industrie maritime :
Certification de qualité : recherchez des rapports de tests de charge tiers et des fabricants dotés d"un système de gestion de la qualité ISO 9001.
Traçabilité des matériaux : acier Q355, avec certificats de test en usine au dossier pour une résistance constante
Qualité de galvanisation : Galvanisation à chaud avec une épaisseur de revêtement suffisante (min. 45μm) pour le milieu marin
Support technique Support technique pour les installations personnalisées et les calculs de charge.
Logistique mondiale : capacité à expédier de gros volumes vers des ports du monde entier
Un fournisseur professionnel d’échafaudages ringlock peut fournir des services de configuration personnalisés pour garantir que votre système d’échafaudage est optimisé pour les opérations spécifiques de votre chantier naval et vos types de navires.
