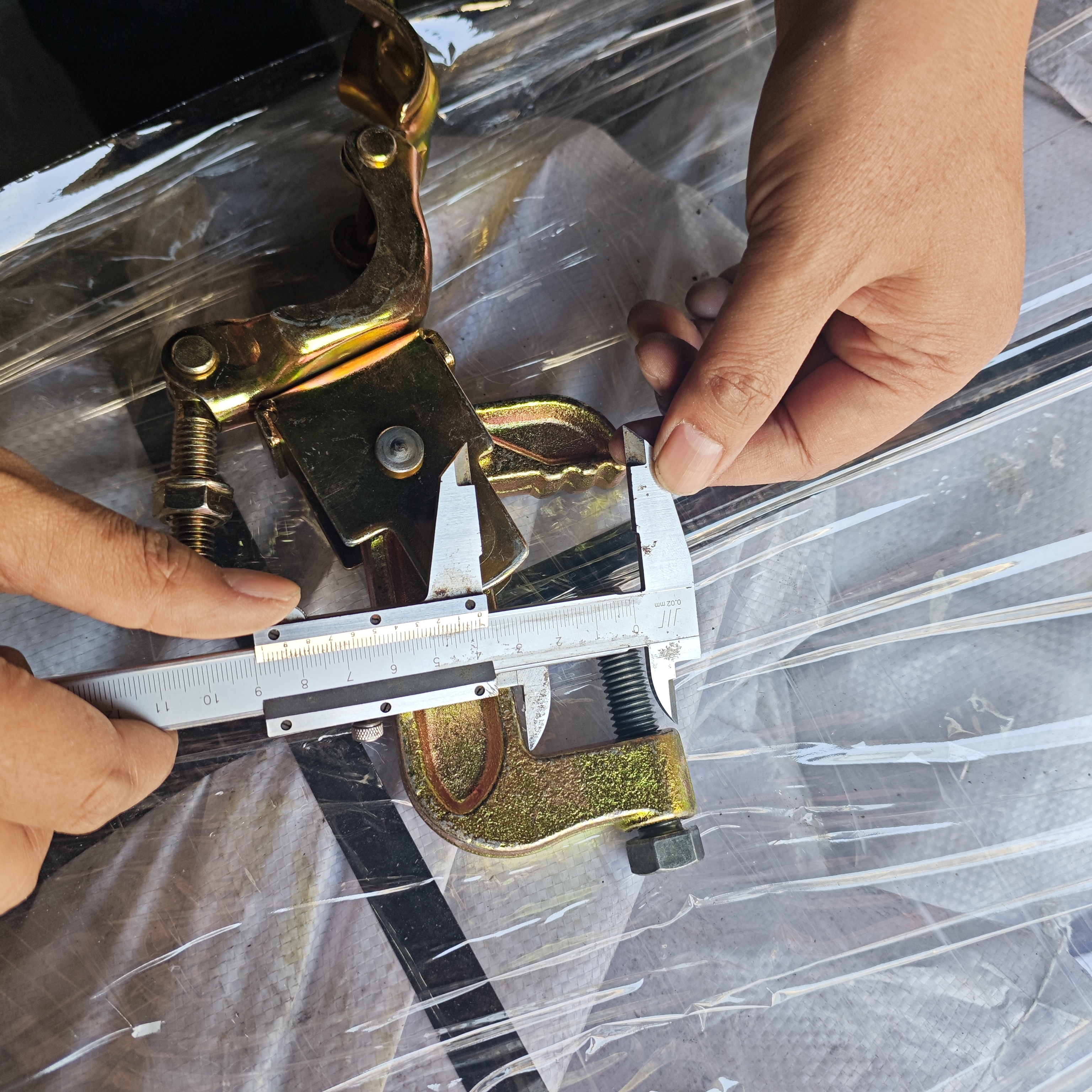

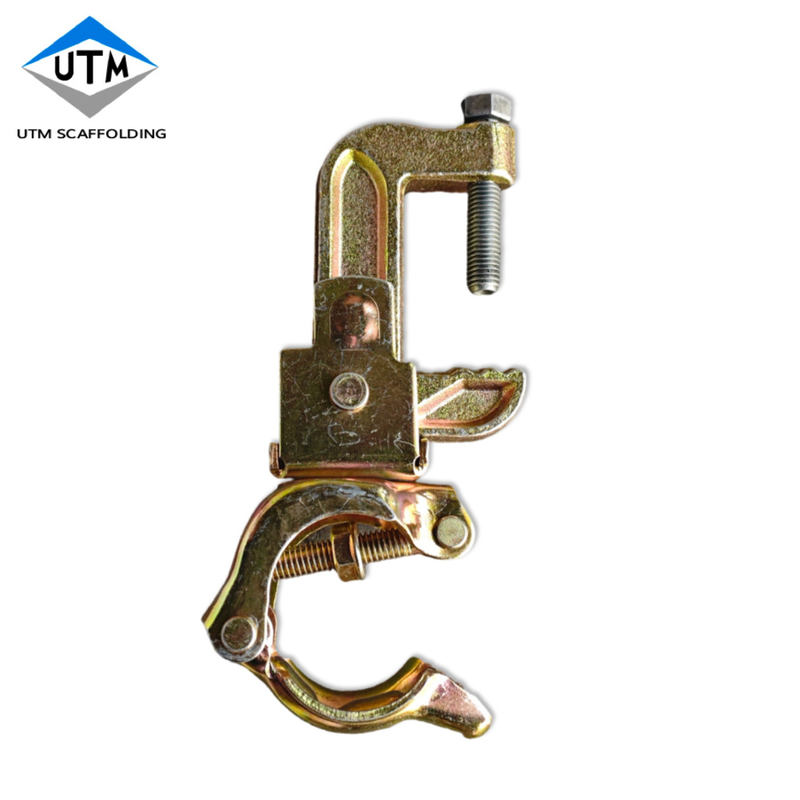

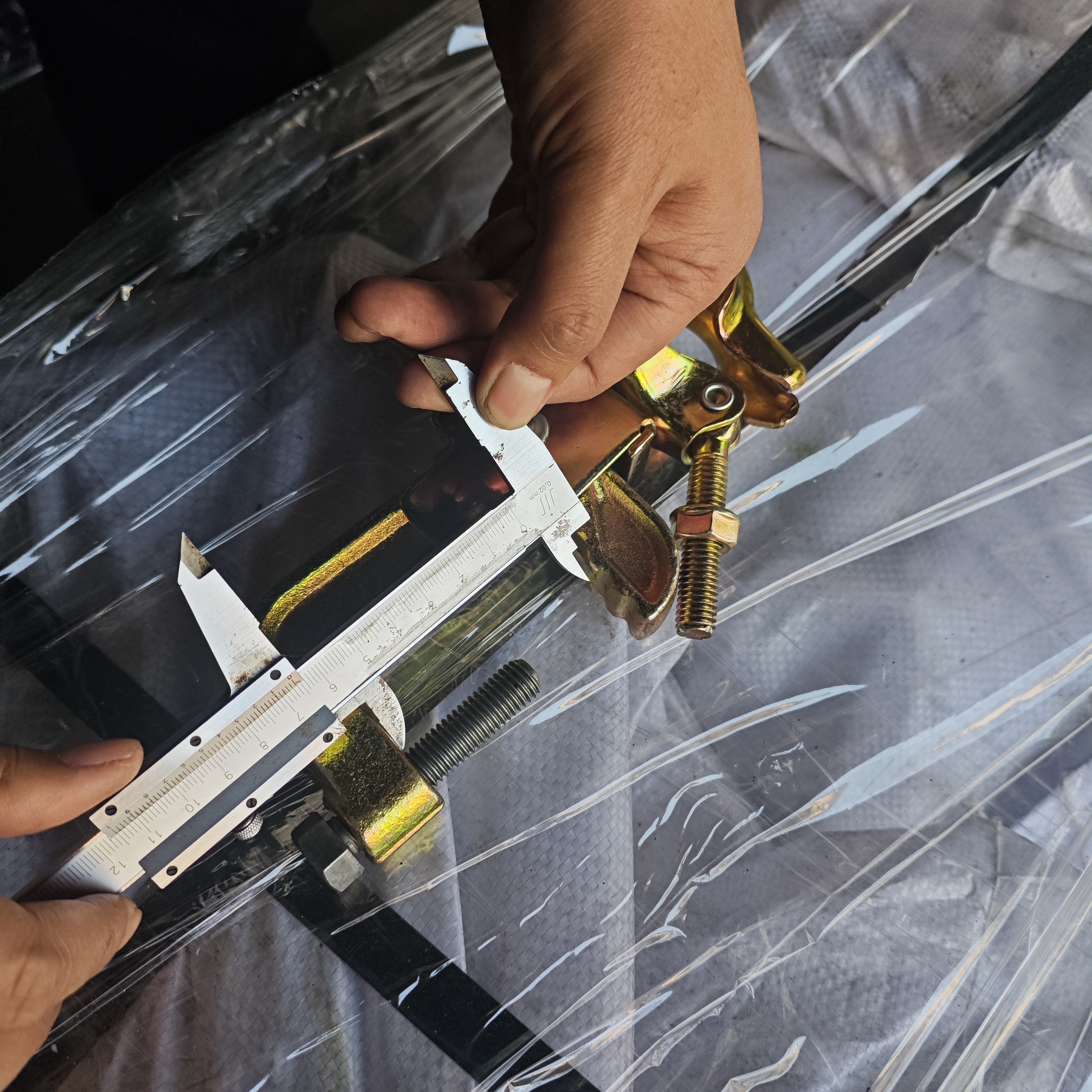

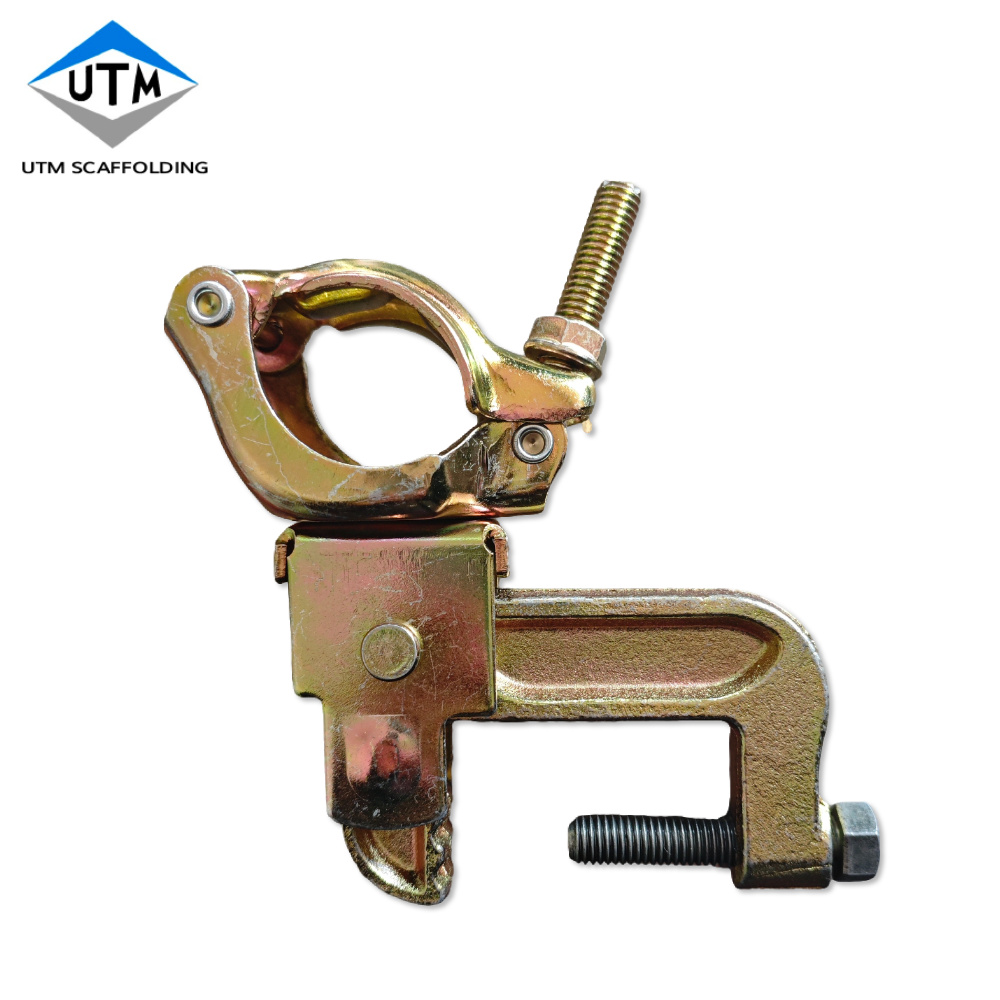

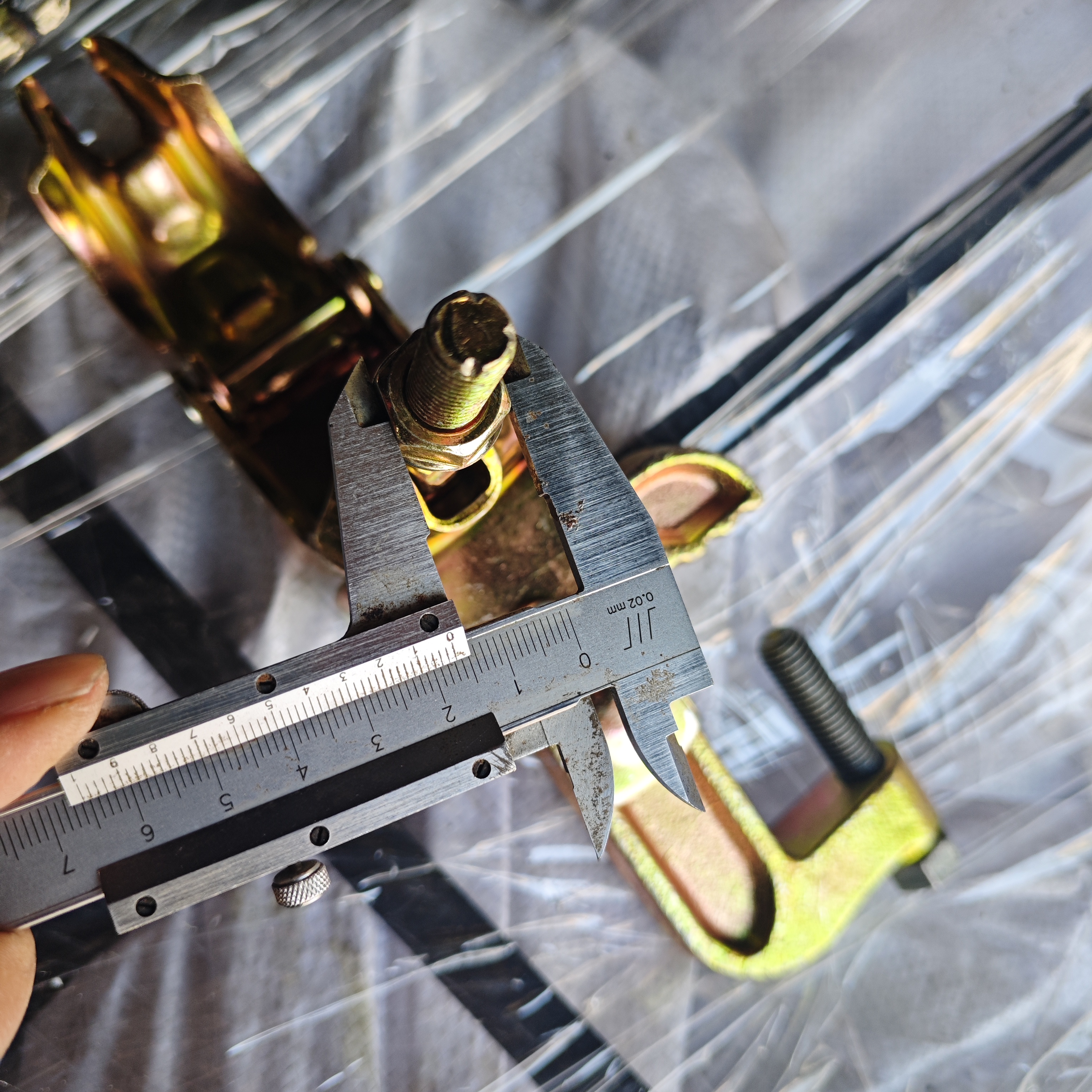

Pince de poutre/coupleur de poutre/coupleur Gravlock de type japonais
La pince à poutre pivotante pour échafaudage de type japonais est un raccord de connexion rotatif spécialisé conçu pour le système d'échafaudage de style japonais. Il est utilisé pour fixer de manière flexible les tubes d'échafaudage aux poutres en acier, aux poutres en I ou aux poutres structurelles. Son principal avantage réside dans le joint central rotatif à 360°, qui permet un réglage arbitraire de l'angle entre le tube d'échafaudage et la poutre, s'adaptant ainsi aux environnements d'installation complexes dans les projets architecturaux et industriels japonais. C'est un élément clé pour assurer la stabilité et la sécurité des structures de soutènement temporaires.
Structure principale : corps de serrage compact de type C (optimisé pour les brides de poutre en acier standard japonaises), avec une conception légère mais à haute résistance
Matériau : acier forgé standard japonais S45C ou acier au carbone de haute qualité, soumis à un traitement de trempe et de revenu pour améliorer la ténacité et la capacité de charge
Traitement de surface : Electro-galvanisé (conforme à la norme JIS G 3313) ou revêtement en poudre, permettant d'obtenir une excellente résistance à la corrosion pour une utilisation à long terme dans des environnements humides ou extérieurs
Mécanisme rotatif : Joint pivotant usiné avec précision avec revêtement anti-grippage, permettant une rotation douce sans blocage et maintenant la stabilité après le verrouillage de l'angle
Composants clés : boulons filetés de haute précision (grade JIS 8.8), contre-écrous avec rondelles anti-desserrage et patins en caoutchouc antidérapants (pour éviter les rayures sur les surfaces des poutres en acier et améliorer la friction)
Flexibilité de rotation supérieure : rotation libre à 360 ° + réglage de l'inclinaison à 180 °, s'adaptant parfaitement aux scénarios d'installation à angle droit (par exemple, poutres en acier courbées, structures inclinées)

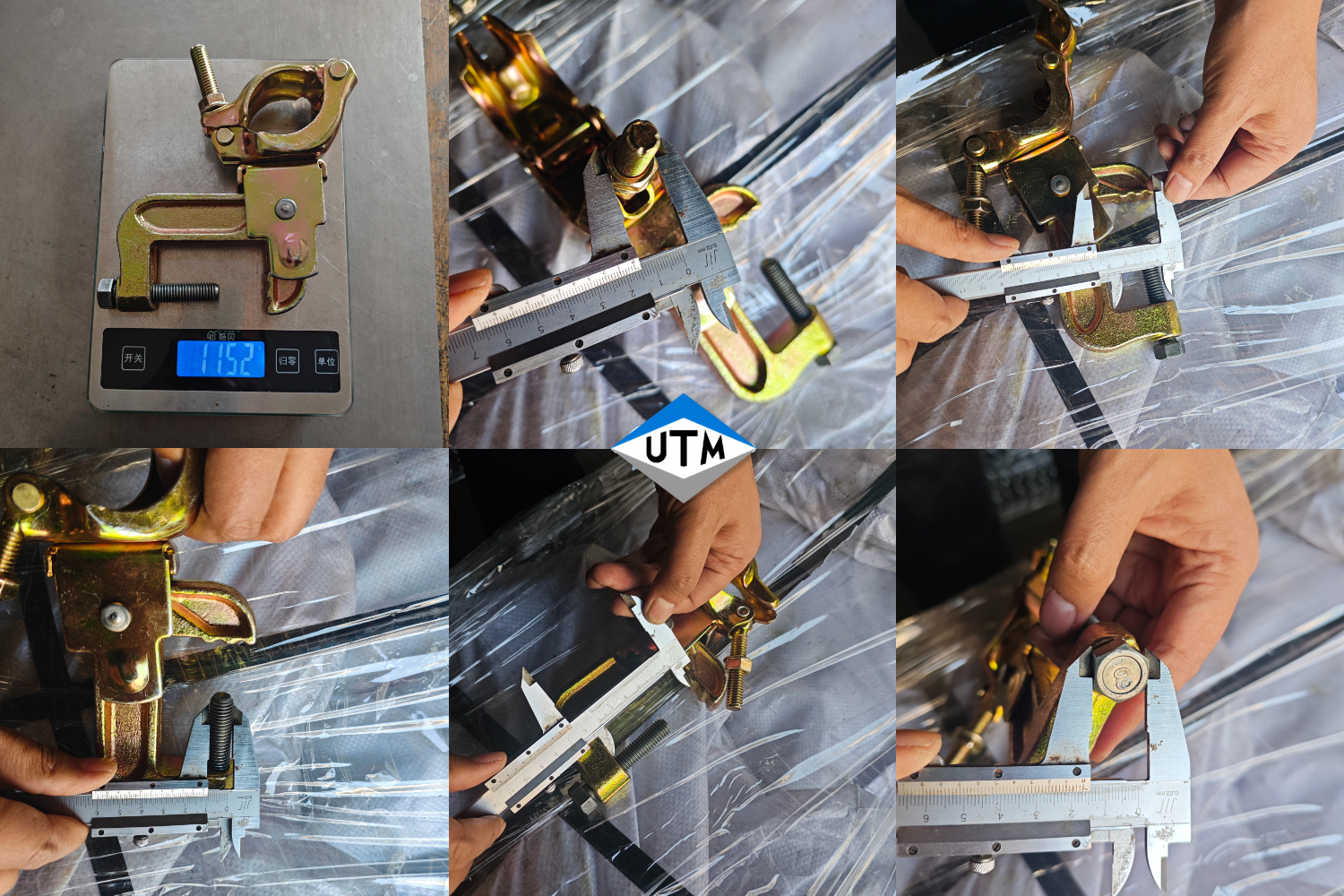

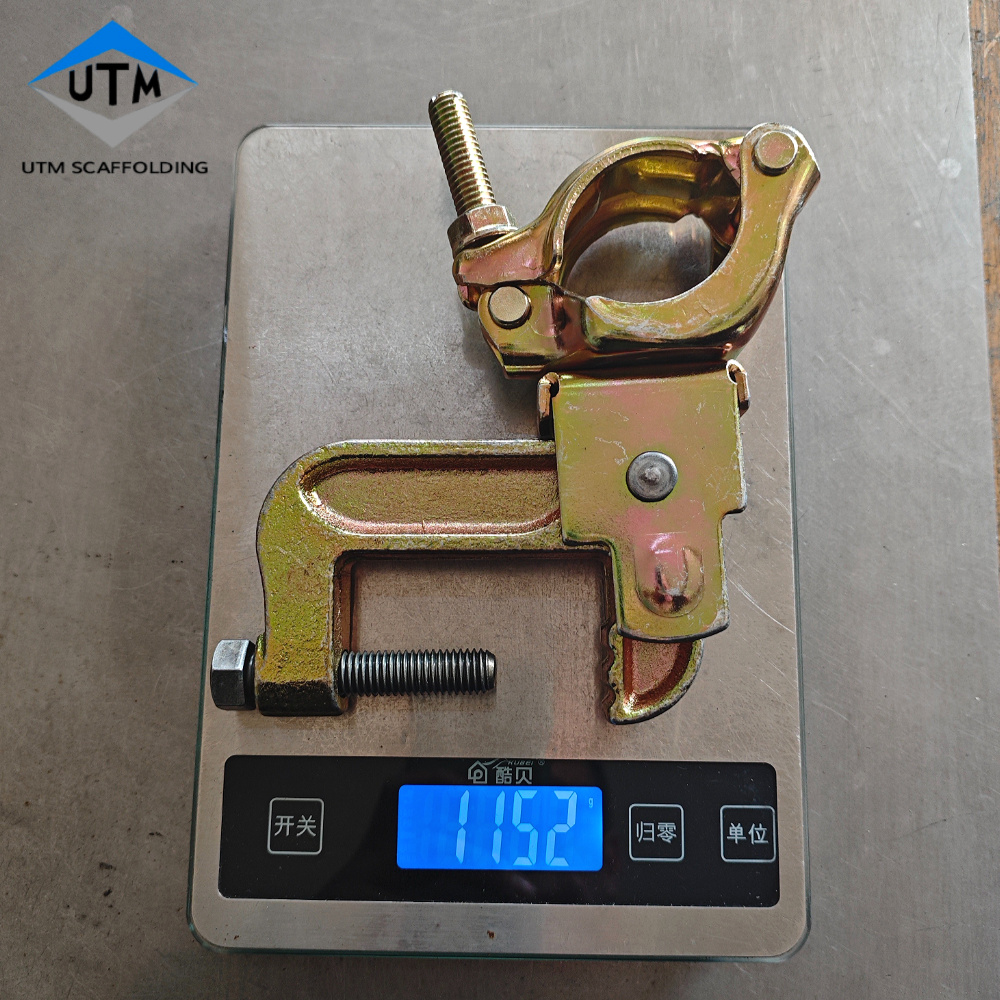

Compact et léger : la conception structurelle optimisée réduit le poids de 15 à 20 % par rapport à ses homologues européens/américains, facilitant ainsi les opérations à haute altitude et réduisant l'intensité du travail
Ajustement précis : adapté aux poutres en acier et aux tubes d'échafaudage standard japonais, avec une force de serrage serrée et aucun jeu pendant l'utilisation
Durable et résistant à l'usure : corps en acier forgé + usinage de précision, garantissant une longue durée de vie et une réutilisation (≥50 cycles de construction)
Conception de verrouillage de sécurité : la double structure anti-desserrage (contre-écrou + rondelle antidérapante) empêche le desserrage des boulons dû aux vibrations, conformément aux réglementations de sécurité japonaises strictes.
Installation facile : aucun outil spécial requis ; l'opération par une seule personne peut effectuer le serrage et le réglage de l'angle en 30 secondes
Construction architecturale japonaise :
Rénovation de structures en bois (maisons traditionnelles japonaises, temples)
Immeubles résidentiels de grande hauteur (compatibles avec les structures à ossature d'acier japonaises)
Installations commerciales (centres commerciaux, immeubles de bureaux) avec des structures de poutres complexes
Projets industriels au Japon :
Plateformes de maintenance d'équipements d'usines automobiles (Toyota, Honda)
Chantiers navals (Nissan Motor Ferry, Mitsubishi Heavy Industries) assistance à la construction de coques
Installations électriques (centrales thermiques, centrales nucléaires) cadres d'exploitation en haute altitude
Projets de style japonais à l'étranger :
Projets de construction financés par le Japon (Asie du Sud-Est, Europe, Amérique du Nord)
Rénovation de bâtiments commerciaux et d'installations industrielles appartenant à des Japonais
Projets d'infrastructures nécessitant le respect des normes de sécurité japonaises
Utilisation obligatoire par paire : Installez symétriquement une pince de chaque côté de la semelle de la poutre en acier pour assurer une répartition équilibrée des forces.
Étapes d'installation :
Ouvrez la pince de type C et enclenchez-la sur la bride de la poutre en acier (assurez-vous que le patin antidérapant est en plein contact avec la surface de la bride)
Insérez le tube d'échafaudage dans le manchon de tube de la pince, ajustez à l'angle requis et verrouillez le joint rotatif
Serrez le boulon au couple spécifié (45-55 Nm) à l'aide d'une clé dynamométrique.
Effectuez un test de traction pour confirmer l'absence de jeu avant utilisation.
Précautions de sécurité :
Ne pas utiliser pour supporter une charge au-delà de la capacité nominale
Inspectez régulièrement le joint rotatif et les boulons pour déceler l'usure ; remplacer immédiatement si une déformation ou un dommage est constaté
Évitez toute utilisation dans des environnements à température extrêmement élevée (≥ 200 ℃) ou corrosifs (acide/alcali).
Doit être utilisé par un personnel formé et familiarisé avec les spécifications japonaises d'installation d'échafaudages.
La pince à poutre pivotante pour échafaudage de type japonais est un raccord de haute performance et de précision adapté au système d'échafaudage japonais et aux besoins de compatibilité internationale. Sa conception compacte, sa rotation flexible et son strict respect des normes de sécurité en font le choix privilégié pour la construction nationale japonaise, la maintenance industrielle et les projets financés par le Japon à l'étranger. Il répond non seulement aux exigences rigoureuses des normes de sécurité japonaises, mais s'adapte également aux scénarios de construction mondiaux, offrant des solutions de connexion fiables pour les systèmes d'échafaudage.
